לוחות חשמל תעשייתיים: סוגים ותקנים

מערכת חשמל תעשייתית מתקדמת אינה מסתכמת רק בהולכת אנרגיה, אלא מבוססת על התאמה מדויקת בין מבנה הלוח, היישום והדרישות התפעוליות. הבחירה בסוג הלוח ובתקן המתאים משפיעה ישירות על אמינות המערכת ועל היכולת להתמודד עם עומסים משתנים.

הגדרת ואפיון לוח חשמל תעשייתי – שלב בסיסי בתכנון המערכת

תכנון לוחות חשמל תעשייתיים מתחיל בשלב אפיון הנדסי, שבו מגדירים באופן שיטתי את דרישות המערכת ואת תפקיד הלוח בתוכה. בשלב זה קובעים את גבולות הפעולה של הלוח: מה הוא אמור להזין, אילו עומסים עליו לשאת, ואילו פונקציות של שליטה והגנה עליו לספק.

האפיון מתבסס על ניתוח הצרכים בפועל של המתקן. לדוגמה, במפעל ייצור הכולל קווי עיבוד, מערכות שינוע ומערכות בקרה, יש להבחין בין סוגי הצרכנים השונים. מנועים חשמליים דורשים פתרונות התנעה, הגנה ובקרה ייעודיים, בעוד שמערכות תאורה או בקרה דורשות חלוקה יציבה ושליטה מדויקת אך ברמות עומס שונות. הבחנה זו מהווה בסיס לקביעת סוג הלוח.

בהתאם לאפיון, מוגדרים מספר פרמטרים מרכזיים: תפקיד הלוח במערכת (לוח ראשי, לוח משנה, לוח מנועים או לוח בקרה), מיקומו הפיזי (חדר חשמל, אזור ייצור או התקנה חיצונית), וסוג הציוד שהוא מזין.

חשוב להדגיש כי הגדרת לוח חשמל אינה חד-ערכית. בפועל, לוח אחד יכול לשלב מספר מאפיינים במקביל. לדוגמה, לוח משנה המותקן באזור ייצור עשוי להזין מנועים, לשלב רכיבי בקרה ולהיות מותאם לתנאי סביבה מאתגרים. לכן, קביעת סוג הלוח מתבצעת על בסיס שילוב של פרמטרים תכנוניים ולא לפי קטגוריה אחת בלבד.

פרמטרים מרכזיים לקביעת דרישות הלוח:

• סוג הצרכנים המחוברים ללוח: מנועים, מערכות בקרה, תאורה או ציוד תעשייתי כבד
• רמות העומס הצפויות: זרמים נומינליים, זרמי שיא ותנודות בעומס
• מיקום ותנאי סביבה: התקנה פנימית או חיצונית, חשיפה לאבק, לחות או טמפרטורות קיצוניות
• רמת השליטה הנדרשת: הפעלה בסיסית לעומת שליטה אוטומטית מבוססת בקרים
• דרישות עתידיות: אפשרות להרחבת המערכת, הוספת צרכנים או שינוי תצורת העבודה

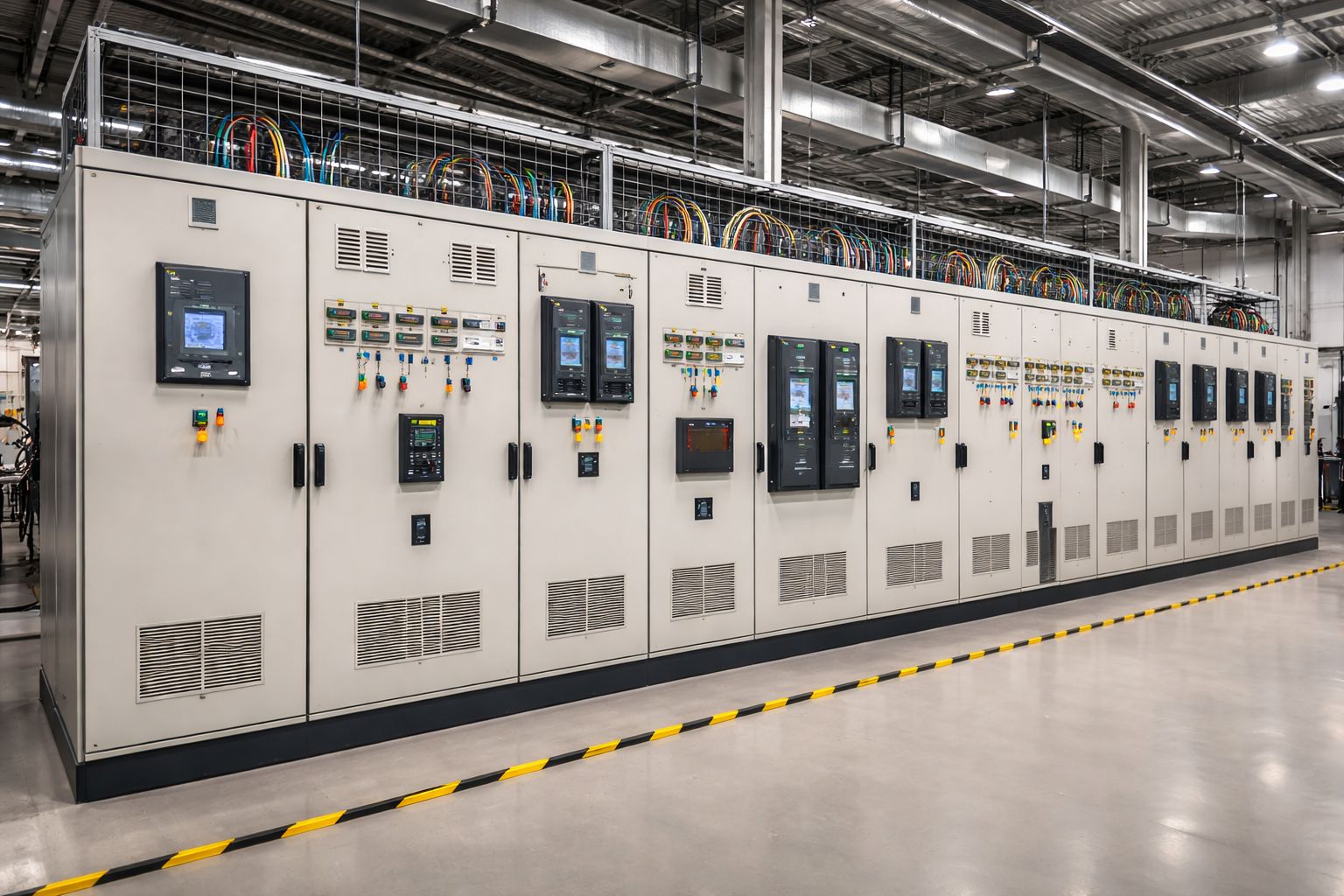

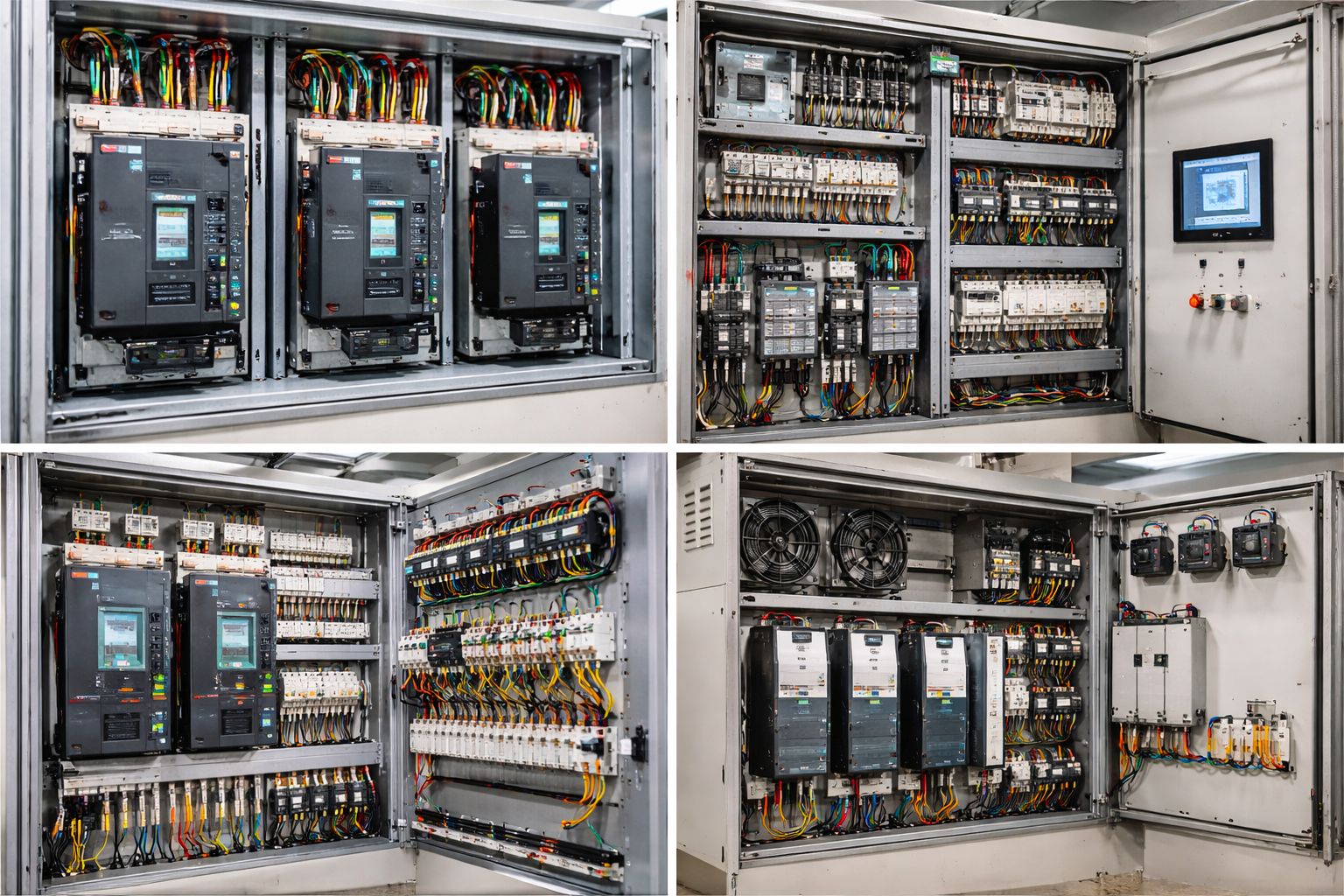

חלוקת לוחות חשמל לפי תפקיד במערכת – מבנה היררכי ותפקודי

לאחר שלב האפיון והגדרת הדרישות, מתבצעת חלוקה תכנונית של הלוחות לפי תפקידם בתוך המערכת. בשלב זה מתכננים איך לחלק את העבודה בין כמה לוחות, כך שכל לוח יהיה אחראי על חלק אחר במערכת.

החלוקה המקובלת מבוססת על היררכיה תפעולית: לוח ראשי משמש כנקודת כניסה וחלוקה מרכזית, לוחות משנה מבצעים חלוקה אזורית, ולוחות ייעודיים כמו MCC ולוחות בקרה מרכזים פונקציות ספציפיות.

מבחינה הנדסית, חלוקה לפי תפקיד תומכת ביישום עקרונות כמו סלקטיביות בין הגנות, בידוד אזורי תקלה והמשכיות שירות. לדוגמה, תקלה בלוח משנה של קו ייצור אחד לא אמורה להשפיע על קו אחר, כל עוד ההגנות והחלוקה בוצעו נכון. בנוסף, המבנה ההיררכי מאפשר להרחיב אזורים ספציפיים ללא שינוי בלוח הראשי.

קריטריונים תכנוניים לחלוקת לוחות לפי תפקיד:

• רמת ההזנה במערכת: כניסה ראשית לעומת חלוקה אזורית או הזנה נקודתית
• סוג הפונקציה: הפצת אנרגיה, הנעת מנועים או בקרה על תהליך
• דרישות סלקטיביות: תיאום הגנות כך שתקלות ינותקו ברמה הקרובה למקור התקלה
• רציפות תפעול: הפרדה בין אזורים קריטיים לאזורים משניים לשמירה על המשכיות עבודה
• נגישות ותחזוקה: מיקום הלוחות באופן שיאפשר טיפול מהיר ובטוח ללא השבתת כלל המערכת

הבדלים תפקודיים בין לוח ראשי ללוחות משנה במערכת החשמל

לוח ראשי ולוחות משנה מהווים יחד את שלד מערכת ההזנה החשמלית במתקן תעשייתי, אך לכל אחד מהם תפקיד הנדסי שונה ומוגדר. הלוח הראשי הוא נקודת החיבור למקור האנרגיה, ולכן הוא אחראי על קבלת ההזנה, חלוקה ראשונית של העומסים והגנה כוללת על המערכת. בהתאם לכך, הוא מתוכנן לעבודה עם זרמים גבוהים, כולל שימוש בפסי צבירה, מפסקים ראשיים ורכיבי הגנה בעלי יכולת ניתוק גבוהה.

לוחות משנה פועלים בשכבה התפעולית שמתחת ללוח הראשי, ומטרתם לבצע חלוקה אזורית של האנרגיה לצרכנים שונים. כל לוח משנה מזין אזור מוגדר, כגון קו ייצור, מחלקה או מערכת ספציפית, ומאפשר שליטה מקומית מדויקת יותר. בנוסף, לוחות משנה מותאמים לרמות עומס נמוכות יותר וכוללים רכיבי הגנה ובקרה שמתאימים לאופי הפעילות באזור אותו הם משרתים.

מאפיינים תכנוניים מרכזיים בלוח ראשי לעומת לוחות משנה:

• רמות זרם: הלוח הראשי מתוכנן לזרמים גבוהים משמעותית מלוחות משנה
• מיקום במערכת: הלוח הראשי ממוקם בנקודת הכניסה, לוחות משנה קרובים לצרכנים
• סוג רכיבי הגנה: בלוח ראשי משתמשים במפסקים ראשיים ובמערכות הגנה רחבות, בלוחות משנה בהגנות נקודתיות יותר
• תפקיד תפעולי: הלוח הראשי מחלק את האנרגיה, לוחות משנה מנהלים אזורים מוגדרים
• גמישות והרחבה: שינויים מתבצעים בעיקר בלוחות משנה מבלי להשפיע על שאר המערכת

לוחות MCC – שליטה ובקרה על מנועים בסביבה תעשייתית

לוחות MCC (Motor Control Center) מהווים פתרון ייעודי לניהול מערכות המבוססות על מנועים חשמליים. בשונה מלוחות חלוקה כלליים, מדובר בלוח שתוכנן מראש לרכז שליטה, הפעלה והגנה על מספר מנועים במסגרת אחת. תכנון זה מאפשר שליטה מרוכזת בציוד שמבצע עבודה מכנית בפועל, כגון מסועים, משאבות, מערכות ערבול ומכונות ייצור.

לוח MCC כולל יחידות מנוע (Motor Starters) המשלבות מגענים, ממסרי הגנה, ולעיתים גם ממירי תדר (VFD). כל יחידה אחראית על מנוע ספציפי, אך כולן פועלות כחלק ממערכת אחת. מבנה זה מאפשר שליטה נפרדת בכל מנוע לצד ניהול כולל של קבוצת המנועים, תוך התאמה לעומסים משתנים ולתנאי עבודה דינמיים.

השימוש בלוחות MCC נדרש בעיקר כאשר יש ריכוז משמעותי של מנועים במתקן, ונדרשת שליטה מבוקרת, הגנה מתקדמת ויכולת תחזוקה נוחה. במקום לפזר רכיבי שליטה בין לוחות שונים, מרכזים אותם בלוח אחד, כדי לייעל את התפעול ולהפחית מורכבות.

מאפיינים תכנוניים מרכזיים בלוחות MCC:

• ריכוז מנועים בלוח אחד: מאפשר שליטה וניהול ממקום מרכזי
• שילוב יחידות מנוע מודולריות: כל מנוע מקבל יחידת שליטה והגנה ייעודית
• התאמה לעומסים משתנים: כולל שימוש בממסרי הגנה וממירים לפי הצורך
• נגישות תחזוקתית גבוהה: אפשרות להחלפה או טיפול ביחידה בודדת ללא השבתה מלאה
• הכנה להרחבה: תכנון מודולרי שמאפשר הוספת מנועים בעתיד

לוחות בקרה ופיקוד: מערכות שליטה ואוטומציה בתהליכים תעשייתיים

לוחות בקרה ופיקוד מתוכננים לשליטה בתהליכים תעשייתיים באמצעות מערכות אלקטרו־מכניות ודיגיטליות משולבות. בניגוד ללוחות חלוקה שמטרתם העיקרית היא הפצת אנרגיה, כאן הדגש הוא על ניהול פעולות: הפעלה, עצירה, תזמון, לוגיקה ובקרה. הלוחות כוללים בקרים מתוכנתים (PLC), ממשקי תקשורת, חיישנים ואמצעי הפעלה, המאפשרים תרגום של דרישות תהליך לפעולות חשמליות מדויקות.

לוחות בקרה מאפשרים בניית לוגיקת עבודה מבוססת תרחישים: רצפים (Sequences), תנאים (Interlocks), והתראות. לדוגמה, קו ייצור יכול להיות מוגדר כך שמנוע לא יופעל לפני אימות מצב חיישנים, או שתתרחש עצירה אוטומטית במקרה של חריגה בטמפרטורה. שילוב יכולות אלו מאפשר מעבר משליטה ידנית לניהול מבוסס נתונים, עם יכולת תיעוד, ניטור ושיפור מתמשך של ביצועי המערכת.

אינטגרציה בין לוחות בקרה ללוחות הזנה יוצרת מערכת היררכית שבה שכבת הבקרה מפקחת ומנהלת, בעוד שכבת ההזנה מספקת את האנרגיה.

יכולות מתקדמות בלוחות בקרה ופיקוד:

• יישום לוגיקות Interlock למניעת מצבי הפעלה מסוכנים
• תקשורת תעשייתית (Modbus, Profibus, Ethernet/IP) לחיבור למערכות SCADA ו־HMI
• רישום נתונים (Data Logging) לצורך ניתוח ביצועים ואיתור תקלות
• ניהול אזעקות והתראות עם סיווג חומרה ותיעוד אירועים
• שילוב בקרים מבוזרים (Distributed Control) להקטנת נקודות כשל מרכזיות

התאמת לוח החשמל לתנאי המתקן – שיקולים סביבתיים ותפעוליים

לאחר קביעת סוג הלוח והמבנה התפקודי שלו, יש להתאים אותו לתנאי הסביבה שבהם הוא יפעל בפועל. תנאים אלו משפיעים באופן ישיר על אורך חיי המערכת, אמינותה ורמת הבטיחות שלה.

התכנון ההנדסי מתייחס למאפייני הסביבה כבר בשלב בחירת המארז והרכיבים. לדוגמה, לוח המותקן בסביבה חיצונית יידרש למארז אטום עם דרגת הגנה גבוהה, בעוד שלוח בחדר חשמל מבוקר יאפשר שימוש ברכיבים סטנדרטיים. בנוסף, יש לקחת בחשבון פתרונות קירור, אוורור ואיטום בהתאם לעומסים ולתנאי הסביבה.

שיקולים מרכזיים בהתאמת לוח חשמל לסביבה:

• תנאי סביבה: אבק, לחות, מים, כימיקלים וטמפרטורות קיצוניות
• מיקום פיזי: התקנה פנימית, חיצונית או אזור תעשייתי מאתגר
• פתרונות קירור: אוורור טבעי, מאווררים או מערכות קירור ייעודיות
• רמת אטימות: התאמת מארז לדרישות הגנה מפני חדירה
• תחזוקה ונגישות: אפשרות לבדיקות וטיפול שוטף בהתאם למיקום הלוח

תקנים בלוחות חשמל תעשייתיים: דרישות הנדסיות לבטיחות ואמינות

תקנים בלוחות חשמל תעשייתיים מהווים בסיס מחייב לתכנון, ייצור ובדיקה של המערכת. הם אינם רק דרישה רגולטורית, אלא כלי הנדסי שמגדיר כיצד יש לבנות לוח שיפעל בצורה בטוחה ויציבה. התקנים קובעים דרישות לגבי עמידות תרמית, יכולת ניתוק, הפרדה פנימית וחוזק מכני.

עמידה בתקנים מאפשרת ליצור אחידות בין רכיבים, להבטיח תאימות בין מערכות שונות ולמנוע כשלים הנובעים מתכנון לא נכון.

בנוסף, תקנים מהווים תנאי הכרחי לעבודה מול גופים תעשייתיים, מוסדיים ורגולטוריים. לוח שאינו עומד בדרישות עלול להיפסל בשלב הבדיקות, לגרום לעיכובים בפרויקט ואף להוות סיכון בטיחותי.

היבטים מרכזיים שמוגדרים בתקנים:

• עמידות תרמית: יכולת הלוח להתמודד עם עומסי חום לאורך זמן
• הפרדה פנימית: חלוקה בין אזורים בלוח לצמצום סיכונים
• מערכות הגנה: הגדרת אופן פעולה של מפסקים וממסרים
• בדיקות קבלה: סדרת בדיקות לאימות תקינות לפני הפעלה
• התאמה בין רכיבים: עבודה תקינה של רכיבים ממקורות שונים

תקני IEC ותקינה ישראלית – יישום דרישות בשטח

תקני IEC מהווים את הבסיס הבינלאומי לתכנון לוחות חשמל תעשייתיים. תקנים אלו מגדירים את הדרישות ההנדסיות ללוחות מתח נמוך, כולל מבנה, בדיקות, ביצועים והפרדה בין חלקים פעילים. יישום נכון של התקנים מאפשר להבטיח פעולה תקינה של הלוח בתנאי עבודה משתנים.

בישראל, התקנים הבינלאומיים מותאמים לדרישות מקומיות באמצעות תקינה ישראלית, ולעיתים נדרשת עמידה גם בדרישות של גופים נוספים כגון חברת חשמל או רשויות פיקוח. המשמעות היא שתכנון לוח חייב לקחת בחשבון גם דרישות בינלאומיות וגם אילוצים מקומיים.

דרגות הגנה (IP) – התאמה הנדסית לתנאי סביבה

דרגת ההגנה (IP – Ingress Protection) מגדירה את רמת האטימות של לוח החשמל בפני חדירת אבק ומים. דירוג זה מבוסס על שני מספרים: הראשון מציין הגנה מפני חדירת גופים מוצקים, והשני מתייחס להגנה מפני חדירת נוזלים. בחירה נכונה של דרגת IP היא חלק קריטי בתכנון הלוח.

הדרישה לדרגת הגנה נקבעת לפי תנאי הסביבה שבהם מותקן הלוח. התאמה נכונה של דרגת ההגנה מאפשרת להאריך את חיי המערכת, לשמור על יציבות תפעולית ולהפחית תקלות הנובעות מתנאי סביבה.

שיקולים בבחירת דרגת הגנה (IP):

• רמת החשיפה לאבק ולחלקיקים
• חשיפה למים – התזה, גשם או שטיפה
• מיקום הלוח – פנימי, חיצוני או אזור תעשייתי
• דרישות תחזוקה וניקוי
• שילוב עם פתרונות אטימה ואוורור

שאלות ותשובות

שאלה: מה ההבדל בין לוח MCC ללוח רגיל?
תשובה: לוח MCC מיועד לשליטה במנועים וכולל רכיבים ייעודיים להפעלה והגנה עליהם, בעוד שלוח רגיל משמש בעיקר להפצת חשמל.

שאלה: איך יודעים איזה סוג לוח מתאים למתקן?
תשובה: הבחירה מתבצעת לפי סוג הצרכנים, רמות העומס, תנאי הסביבה והדרישות התפעוליות.

שאלה: האם כל לוח חייב לעמוד בתקן IEC?
תשובה: ברוב המקרים כן, במיוחד במתקנים תעשייתיים, כדי להבטיח בטיחות ואמינות.

שאלה: מה המשמעות של דרגת IP גבוהה?
תשובה: דרגת IP גבוהה מעידה על הגנה טובה יותר מפני חדירת אבק ומים.

שאלה: האם ניתן לשדרג לוח קיים במקום להחליף אותו?
תשובה: במקרים רבים ניתן להוסיף רכיבים או לשפר את המבנה, אך הדבר תלוי בתכנון המקורי של הלוח.

שאלה: מה חשוב לבדוק לפני התקנת לוח חדש?
תשובה: יש לבדוק התאמה לעומסים, תנאי סביבה, תקנים נדרשים ותשתית קיימת.
