חשמל פיקוד ובקרה למערכות אוטומציה מתקדמות

תחום חשמל, פיקוד ובקרה עומד במרכז כל מתקן חשמלי מורכב, ממפעלי ייצור ותחנות שאיבה ועד מבני ציבור ובתים חכמים. מערכות אלו אינן רק רכיב נוסף בתוכנית החשמל; הן מהוות את שכבת הניהול שמאחורי כל פעולה אוטומטית, כל התראת בטיחות וכל חיסכון אנרגטי שמתקן מודרני מסוגל להשיג.

מערכת פיקוד ובקרה חשמלית בנויה משכבות: חיישנים שאוספים נתונים מהשטח, בקרים מתוכנתים (PLC) שמעבדים את הנתונים ומפעילים פקודות, לוחות פיקוד שמרכזים את הממשק הפיזי, ותוכנה, לרבות ממשקי HMI ומערכות SCADA, שמאפשרת ניטור ושליטה מרחוק. כל הרכיבים הללו מתואמים לפי דרישות הפרויקט הספציפי: עוצמת הזרם, מספר המעגלים, סוג העומסים ורמת האוטומציה הנדרשת.

ייחודה של הגישה המקצועית בתחום זה בישראל טמון בשילוב שלושה מישורים בו־זמנית: טכנולוגי, בטיחותי ורגולטורי. תכנון שגוי או ביצוע ללא רישיון מתאים עלולים לגרור קנסות, פסילת ביטוח ואפילו הפסקה כפויה של פעילות, תוצאות שעלותן גבוהה בהרבה מעלות ההשקעה במערכת מסודרת מלכתחילה.

חשמל פיקוד ובקרה: שליטה מרכזית על תשתיות מגוונות

היכולת לנהל ממקום אחד מערכות חשמל, מיזוג, תאורה, מעליות, שערים ומערכות בטיחות (כגון גילוי אש ומים) היא היתרון המרכזי של מערכת פיקוד ובקרה מאוחדת. במקום שכל מערכת תתפקד באופן עצמאי ומנותק, הפיקוד המרכזי מאפשר תגובה מתואמת: כשחיישן גילוי דליקה מופעל, המערכת יכולה בו־זמנית לנתק מעגלי חשמל רגישים, להפעיל תאורת חירום ולשלוח התראה לממשק הניהול.

בתחנות שאיבה, למשל, ייצור לוחות חשמל מותאמים כולל שילוב של לוחות הזנה ראשיים, מעגלי הגנה למשאבות ובקרים מתוכנתים שמנהלים מחזורי עבודה אוטומטיים. המערכת מנטרת לחץ, ספיקה ומצב הנעה, ומפסיקה פעולה או מחליפה למשאבה חלופית ברגע שמתגלה חריגה מהפרמטרים התקינים. תפעול כזה מצריך תיאום מדויק בין הרכיבים החשמליים לבין תוכנת הבקרה.

לוחות פיקוד ובקרה: הלב הפיזי של המערכת

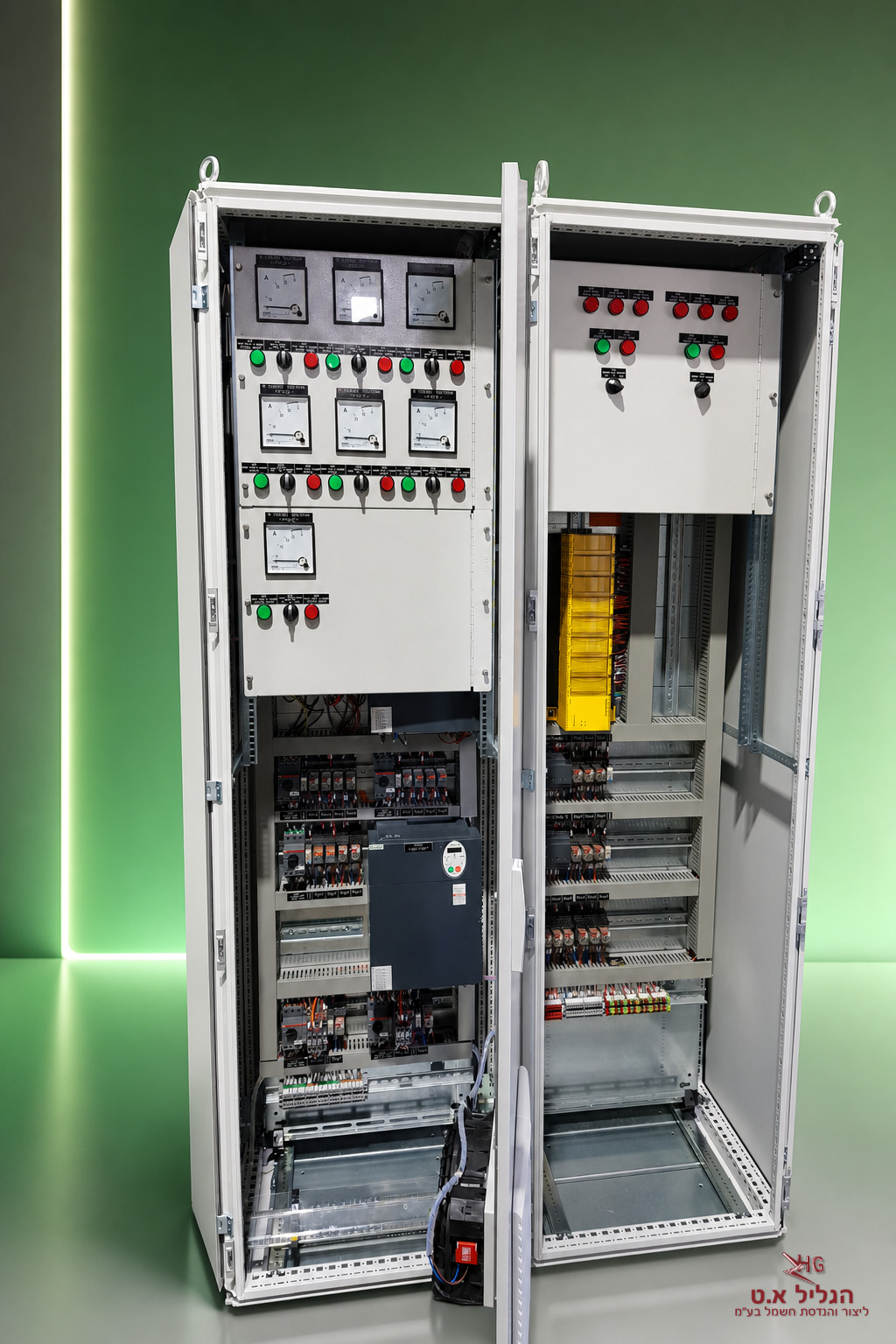

לוח פיקוד ובקרה הוא הממשק הפיזי שבתוכו מותקנים מפסקים אוטומטיים, ממסרים, בקרים מתוכנתים, יחידות תקשורת ורכיבי הגנה. תכנון הלוח קובע את יכולת המערכת להתרחב בעתיד, לאפשר תחזוקה נוחה ולשמור על רציפות פעולה גם בעת תקלה. בניית לוחות חשמל מקצועית מתחילה בשרטוט ממוחשב של כל מעגל ומעגל, עם תיעוד מספרי של כבלים ורכיבים – תיעוד שמקצר משמעותית את זמן איתור התקלה בעת הצורך.

מבחינת דרישות תקן, לוחות חשמל לשימוש תעשייתי מיוצרים לפי תקן 61439-2, המגדיר דרישות לתכנון, ייצור ובדיקות קבלה. עמידה בתקן זה מהווה אסמכתא הנדסית לאיכות הלוח ולהתאמתו לעומסים שהוא אמור לנהל. ציוד המשמש בלוחות אלו – מפסקים אוטומטיים, ממסרים ורכיבי בקרה – מגיע מיצרנים שמוצריהם עומדים בתקנים בינלאומיים כגון CE ו-VDE.

יישומים של מערכות אוטומציה מתקדמות

מערכות אוטומציה מתקדמות המבוססות על פיקוד ובקרה חשמלי פועלות במגוון רחב של סביבות:

• תעשייה וייצור: קווי ייצור אוטומטיים זקוקים לבקרים מתוכנתים (PLC) שמנהלים רצפים, תזמונים ומנגנוני בטיחות. כל עצירה לא מתוכננת של קו ייצור מתורגמת ישירות להפסד כספי, ולכן הגילוי המוקדם של חריגות הוא ערך תפעולי ממשי.
• תחנות שאיבה ותשתיות מים: ניהול משאבות, לחץ וספיקה מחייב בקרה רציפה. מערכת פיקוד שמגדירה ספי פעולה אוטומטיים חוסכת כוח אדם ומצמצמת שחיקה של הציוד.
• מבני ציבור ומסחר: בבתי חולים, מרכזים מסחריים ומבנים רב-קומתיים, שילוב מערכות חשמל, מיזוג ובטיחות תחת פיקוד אחד מאפשר ניהול אנרגטי שיטתי וצמצום עלויות תפעול.
• תחנות דלק ותחנות כוח: סביבות שבהן הסיכון הגלום בתקלה חשמלית גבוה מחייבות מערכות הגנה ובקרה ברמה גבוהה, כולל החלפה אוטומטית בין מפסקים ומנגנוני כיבוי חירום.
• בית חכם: תכנון חשמל לבית חכם כולל לוחות חשמל ייעודיים, בקרים ומפסקים חכמים המאפשרים שליטה מרחוק בתאורה, חימום, מיזוג ואבטחה דרך ממשק אחד.

בכל אחד מהיישומים הללו, לוחות חשמל לתעשייה ולמסחר מותאמים לדרישות הסביבה הספציפית: עוצמות זרם, רמות הגנה, תנאי סביבה ודרישות גיבוי.

יתרונות תפעוליים של מערכת פיקוד ובקרה מתוכננת

היתרון הראשון והמיידי הוא גילוי תקלות לפני שהן גורמות נזק. מערכת שמנטרת בזמן אמת את מצב כל מעגל, טמפרטורת מתגים ועומסי זרם מסוגלת לזהות חריגה ולהפעיל התראה, או לנתק מעגל באופן אוטומטי, לפני שתתרחש תקלה שתגרור השבתה ממושכת. בסביבות ייצור, ההפרש בין גילוי מוקדם למאוחר נמדד בעלויות ייצור, בשחזור נתונים ולעיתים בנזק לציוד יקר.

ייעול צריכת אנרגיה הוא יתרון שמתממש לאורך זמן. בקרה אוטומטית על מעגלי תאורה ומיזוג, הפעלה לפי לוח זמנים ועצירת מנועים בעת חוסר פעילות, כל אלה מצטרפים לחיסכון שנתי מדיד. גמישות השדרוג היא יתרון נוסף: מערכת שבנויה על ארכיטקטורה מודולרית מאפשרת הוספת מעגלים, בקרים ותקשורת בלי להחליף את כל תשתית הלוח. פס צבירה מודולרי, למשל, מאפשר הרחבת המערכת עם מינימום שינויים בתשתית הקיימת.

תיעוד ומסירה מסודרת הם חלק בלתי נפרד מהפרויקט המקצועי. בגמר ההתקנה, מסמך עדכני של תכניות הלוח, ספר כבלים ממוספר ותוכנית תחזוקה עתידית – כל אלה מצמצמים את זמן ההיכרות של טכנאי תחזוקה עתידי עם המערכת ומונעים טעויות בעבודה.

ניהול פרויקט פיקוד ובקרה: מה חשוב לדעת

פרויקט פיקוד ובקרה חשמלי מתחיל בשלב התכנון: הגדרת דרישות התהליך, בחירת הרכיבים, שרטוט ממוחשב של הלוח ותכנות הבקרים. שלב זה קובע את מסגרת הפרויקט כולו – שינויים בשלבים מתקדמים יקרים פי כמה מתיקון בשלב התכנון.

1. הגדרת דרישות: אפיון מדויק של עומסים, מספר מעגלים, רמת אוטומציה ודרישות ממשק המשתמש (HMI / SCADA).
2. תכנון ושרטוט: תכנית חשמל ממוחשבת הכוללת תרשים חד-קווי, ספר רכיבים ומיפוי כבלים – בסיס לביצוע ולתחזוקה עתידית.
3. ייצור ובדיקות קבלה: הלוח מיוצר ונבדק לפי תקן 61439-2 לפני יציאה מהמפעל – בדיקות בידוד, רציפות מגעים ובדיקות עומס.
4. התקנה ואינטגרציה: חיבור הלוח לתשתית, כיול הבקרים ואינטגרציה עם מערכות קיימות – שלב הדורש ידע בתכנות PLC וניסיון שטח.
5. בדיקה לפני הפעלה ומסירה: בדיקת מתקן לפני הפעלה ראשונה, הכנת תיק פרויקט מלא ותוכנית תחזוקה – תנאי לעמידה בדרישות החוק בישראל.

שאלות נפוצות על חשמל פיקוד ובקרה

+מה ההבדל בין לוח חלוקה ללוח פיקוד ובקרה, ומתי נדרש כל אחד מהם?

לוח חלוקה מפיץ חשמל למעגלים שונים – תאורה, שקעים, מנועים – עם הגנה בסיסית בכל מעגל. לוח פיקוד ובקרה מוסיף על כך שכבת ניהול: ממסרים, בקרים מתוכנתים (PLC), ממשקי תקשורת ומנגנוני אוטומציה. לוח חלוקה בלבד מתאים לתשתיות פשוטות; לכל מתקן שבו נדרשת הפעלה אוטומטית, תגובה לחיישנים, ניטור מרחוק או ניהול תהליכים – הלוח המשולב בבקרה הוא הפתרון המתאים.

+האם ניתן לשלב בקר מתוכנת (PLC) קיים עם לוח חשמל חדש, או שצריך להחליף הכול?

שילוב בקר קיים עם לוח חדש אפשרי בתנאים מסוימים: הבקר תומך בפרוטוקולי התקשורת הנדרשים, תוכנת הבקרה תואמת את דרישות הפרויקט המעודכנות, וממדי הבקר מתאימים למארז הלוח החדש. ברוב מקרי השדרוג, הסוגיה המרכזית היא תאימות תוכנה – גרסאות ישנות עשויות לדרוש כתיבה מחדש חלקית של לוגיקת הבקרה, גם אם החומרה עצמה תקינה.

+כיצד מוודאים שלוח פיקוד ובקרה עומד בתקן 61439-2, ומה נכלל בבדיקות הקבלה?

תקן 61439-2 מגדיר בדיקות חובה שיש לבצע לכל לוח לפני מסירה: בדיקת בידוד בין מוליכים, בדיקת רציפות מגעי הארקה, בדיקת עמידות חום של הלוח בעומס מלא, ווידוא כיול תקין של הגנות הזרם. בנוסף, יש לוודא שהרכיבים המותקנים נושאים סימון CE או VDE ושהתיעוד הטכני של הלוח כולל סכמה חד-קווית, ספר רכיבים ותעודות קבלה של המרכיבים המרכזיים.

+מה הסיכון הרגולטורי בהפעלת מתקן חשמלי ללא בדיקה תקופתית, ומי נושא באחריות?

לפי הדרישות הקבועות בחוק בישראל, אחריות השמירה על תקינות המתקן החשמלי מוטלת על בעל הנכס, מתכנן המתקן, הקבלן או מפעיל המתקן. מתקן ללא בדיקה תקופתית עלול להיפסל על ידי חברת החשמל, ובמקרה של אירוע – הביטוח עשוי לסרב לשלם אם לא הוכחה תחזוקה שוטפת ומתועדת. בדיקות תקופתיות מהוות, אפוא, הן כלי בטיחותי והן הגנה משפטית-ביטוחית.

+מהן ההשלכות של החלפה אוטומטית בין מפסקים על תכנון לוח הפיקוד והבקרה?

החלפה אוטומטית בין מפסקים (ATS) מחייבת תכנון מיוחד של הלוח: מרחק פיזי מינימלי בין שני קווי ההזנה, נעילה חשמלית ומכנית שמונעת חיבור של שני מקורות בו־זמנית, ולוגיקת בקרה שמנהלת את עיתוי ההחלפה ואת הבדיקות לפני חיבור המקור החלופי. עיצוב שגוי של מנגנון זה עלול לגרום לקצר בין מקורות או להשבתה ממושכת במקום הגנה.
