לוח חשמל ראשי במבנים תעשייתיים ומסחריים
לוח חשמל ראשי הוא נקודת החלוקה המרכזית של האנרגיה החשמלית במבנה. הוא מקבל את ההזנה, מעביר אותה דרך אמצעי הניתוק וההגנה ומחלק אותה לצרכנים, למעגלים ייעודיים או ללוחות משנה.
במבנה מסחרי או תעשייתי, תכנון הלוח משפיע ישירות על רציפות העבודה ועל היכולת לבודד תקלה בלי להשבית אזורים שאינם קשורים אליה. התאמה נכונה בין ההזנה, המפסקים, פסי הצבירה והמוליכים נדרשת גם כדי להתמודד עם העומס הקיים וגם כדי לשמור על בטיחות המתקן.
מסלול החשמל מההזנה אל הצרכנים

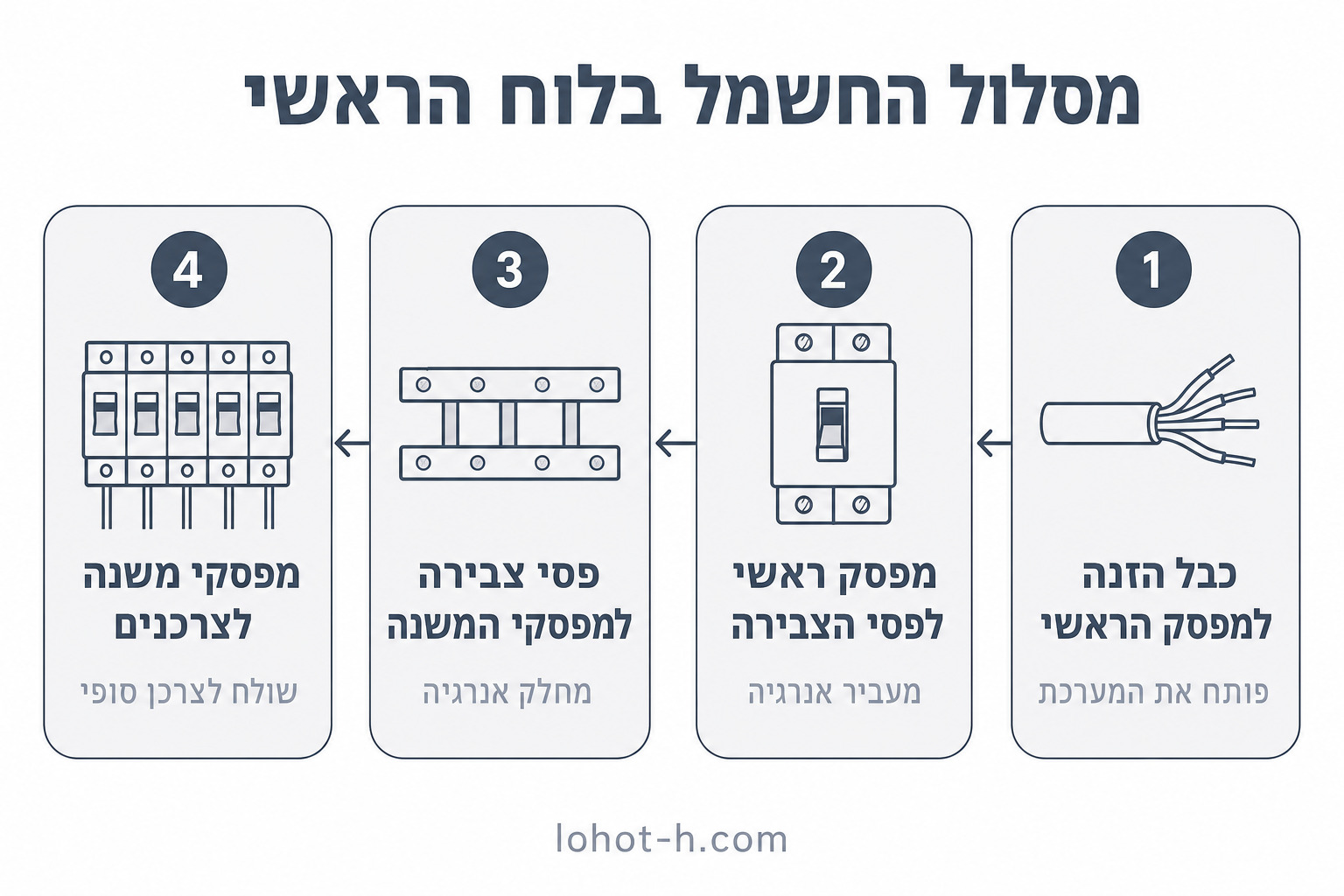

המבנה הבסיסי של הלוח הוא היררכי: כבל ההזנה מתחבר למפסק הראשי, ממנו עוברת האנרגיה אל פסי הצבירה, דרך מפסקי המשנה ומשם אל הצרכנים. במתקנים גדולים, חלק מהיציאות מזינות לוחות חלוקה משניים ולא צרכן יחיד.
הרכיבים שנמצאים בכיוון מקור ההזנה נקראים רכיבי מעלה הזרם. המפסק הראשי נמצא בצד זה של המערכת. מפסקי המשנה והמעגלים היוצאים נמצאים במורד הזרם. ההבחנה הזאת חיונית באיתור תקלות ובהבנת החלקים שעלולים להישאר תחת מתח לאחר ניתוק מקומי.
כאשר המבנה מוזן מכמה מקורות, נדרש אמצעי ניתוק ראשי לכל מקור בהתאם לתכנון. ניתוק מפסק אחד אינו מעיד בהכרח שכל הלוח נותק, ולכן צריך להכיר את כל מקורות ההזנה לפני כל פעולה.
הרכיבים המרכזיים בלוח והקשר ביניהם
לוחות חשמל אינם אוסף מקרי של מפסקים. כל רכיב ממלא תפקיד מוגדר, וההגנה מתקבלת מהשילוב ביניהם. התאמה לקויה של רכיב אחד עלולה לפגוע בתפקוד המערכת כולה.
המפסק הראשי
המפסק הראשי מנתק את הזנת החשמל לכל החלקים שנמצאים אחריו. הוא משמש לניתוק כללי בזמן תקלה, טיפול או מצב חירום. במבנה עם כמה מקורות הזנה יהיו כמה אמצעי ניתוק ראשיים, ואין להניח שמפסק יחיד שולט בכולם.
זרם העבודה הנקוב של המפסק צריך להתאים להזנה, לכבלים ולתכנון הלוח. מפסק בעל ערך שאינו תואם למוליכים אינו מתקן מגבלה בתשתית. שינוי בהספק החיבור עשוי לחייב החלפת מפסק, התאמת כבלים ושינויים נוספים בלוח.
פסי הצבירה
פסי הצבירה מקבלים את הזרם לאחר המפסק הראשי ומחלקים אותו בין המפסקים היוצאים. הם עשויים בדרך כלל נחושת ומתפקדים כמרכז החלוקה הפנימי של הלוח. התאמתם לזרם המתוכנן היא חלק בלתי נפרד מתכנון הלוח.
במערכת תלת־פאזית החלוקה בין הפאזות משפיעה על פעולת המתקן. חוסר איזון משמעותי עלול לגרום לעומס על חלק מהמערכת ולהביא לניתוקים. לכן אין להסתפק בספירת המעגלים, אלא צריך לבחון גם כיצד הם מתחלקים בין הפאזות.
מפסקי המשנה
כל מפסק משנה מגן על מעגל, אזור או הזנה משנית. החלוקה למפסקים נפרדים מצמצמת את היקף הניתוק בזמן קצר או עומס ומקלה על זיהוי המעגל שבו הופיעה התקלה.
במבנה מסחרי אפשר להפריד, למשל, בין אזורי עבודה, מערכות מיזוג, מטבח וציוד ייעודי. במתקן תעשייתי החלוקה עשויה לכלול צרכנים ישירים ולוחות משנה. החלוקה המדויקת נקבעת לפי מבנה המתקן והעומסים הנדרשים.
ממסר פחת והגנה מזרם דיפרנציאלי
ממסר פחת מזהה הפרש בין הזרם היוצא למעגל לבין הזרם החוזר ממנו. הפרש כזה עשוי להעיד על זליגה, ובמקרה המתאים הממסר מנתק את המעגל. כך הוא מצמצם את הסיכון להתחשמלות ולשריפה הנובעת מזליגת חשמל.
היקף ההגנה ומיקומה בלוח צריכים להתאים למבנה המעגלים. במתקן גדול לא נכון להניח שממסר יחיד הוא בהכרח התצורה המתאימה לכל הצרכנים. החלוקה נקבעת כחלק מתכנון מערכות ההגנה.
הגנה בפני נחשולי מתח
מגן נחשולים נועד להגביל עליות מתח חדות שעלולות לפגוע בציוד. הוא אינו מחליף מפסק זרם, ממסר פחת או הגנה בפני קצר. כל אחד מהאמצעים מטפל בסוג אחר של אירוע חשמלי.
חד־פאזי, תלת־פאזי ושינוי בהזנת המבנה

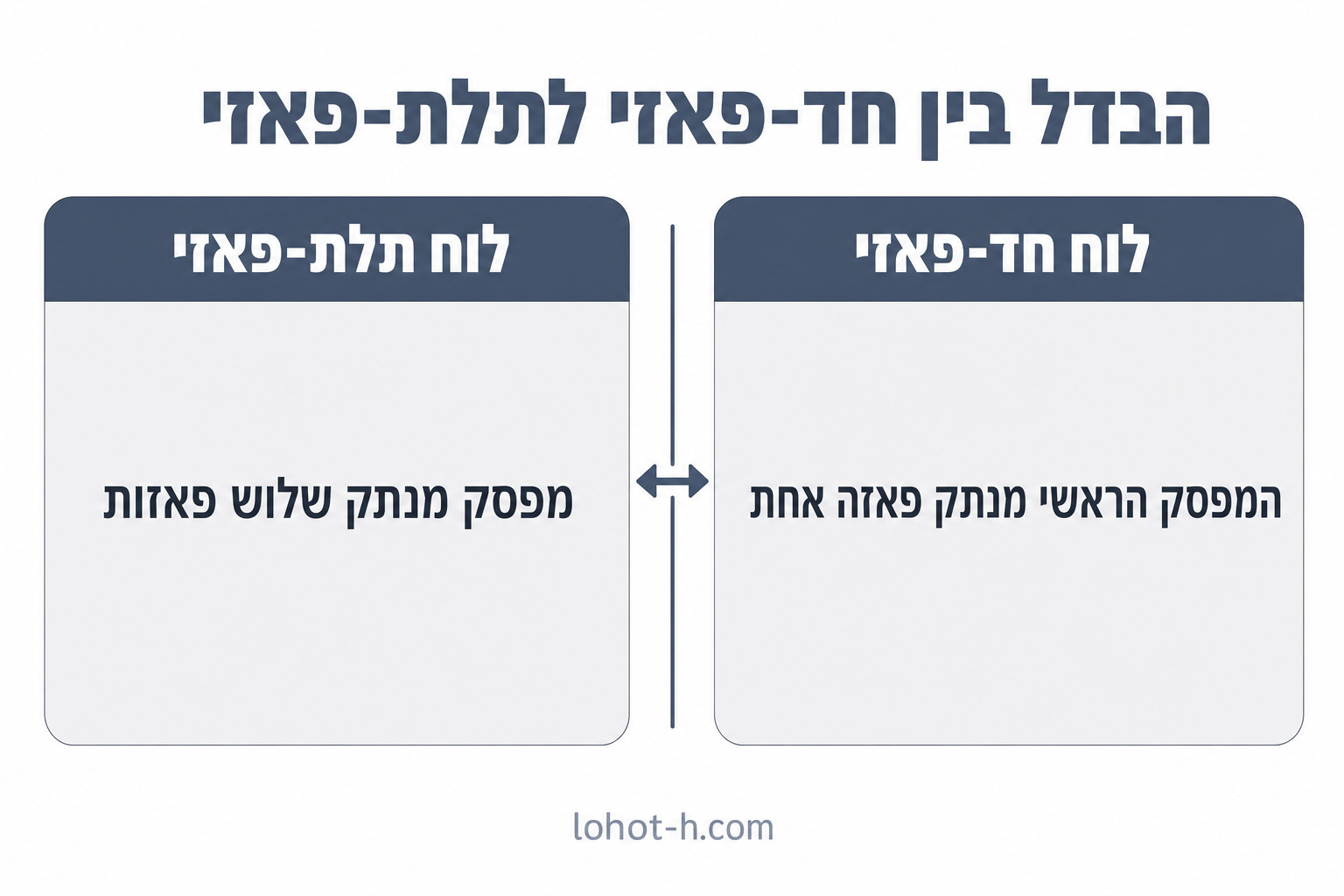

בלוח חד־פאזי המפסק הראשי מנתק פאזה אחת, ואילו בלוח תלת־פאזי מותקן מפסק המתאים לניתוק שלוש הפאזות. ההבדל אינו מסתכם בצורת המפסק. הוא משפיע על פסי הצבירה, חלוקת המעגלים, ממסר הפחת, המוליכים והארון עצמו.
מעבר מחד־פאזי לתלת־פאזי מחייב בדרך כלל להחליף את המפסק הראשי, את ממסר הפחת ואת פסי הגישור. לעיתים נדרש ארון גדול יותר כדי להכיל את הרכיבים ואת חלוקת המעגלים החדשה. אין לבצע מעבר כזה באמצעות החלפת מפסק בלבד.
גם הגדלת זרם ההזנה מחייבת בדיקה מערכתית. ייתכן שיידרשו כבלים בעלי חתך גדול יותר, מפסק ראשי חדש והתאמות לרכיבי החלוקה. אותה בדיקה נדרשת לפני חיבור צרכן משמעותי, כגון עמדת טעינה, מערכת מיזוג נוספת או ציוד בעל דרישת הספק גבוהה.
תכנון לוחות חשמל לתעשייה ולמסחר
התכנון מתחיל באיסוף נתונים על מקורות ההזנה והצרכנים. לאחר מכן קובעים את מספר המעגלים, חלוקת הפאזות, אמצעי ההגנה ומבנה ההזנה ללוחות המשנה. התהליך צריך להתייחס למתקן כמערכת אחת ולא לכל רכיב בנפרד.
חלוקה טובה שומרת על היררכיה ברורה בין המפסק הראשי לבין מפסקי המשנה. במקרה של תקלה במעגל מסוים, המטרה היא לנתק את החלק הרלוונטי ולא את המבנה כולו, ככל שמבנה ההגנות מאפשר זאת. לשם כך צריך להתאים את המפסקים לעומסים ולסדר ההזנה.
בתכנון לוחות חשמל לתעשייה יש להביא בחשבון גם את הקשר בין לוח החלוקה לבין לוחות מקומיים. לוח ראשי עמוס ביציאות רבות ללא חלוקה ברורה מקשה על איתור מעגלים ועל ביצוע שינויים. לעומת זאת, מבנה היררכי מסודר מבהיר מה מזין כל אזור ואיזה מפסק מנתק אותו.
רזרבה פיזית לשינויים עתידיים
בעת בחירת הארון כדאי להשאיר לפחות 30%–40% מקום פנוי מעבר לצורך הנוכחי. הרזרבה מאפשרת להוסיף בעתיד מפסקים, מעגלים ורכיבי הגנה בלי להחליף את הארון רק משום שלא נותר בו מקום.
מקום פנוי אינו מעיד בהכרח שיש קיבולת חשמלית פנויה. לפני הוספת מעגל צריך לבדוק מחדש את זרם ההזנה, המפסק הראשי, פסי הצבירה, הכבלים וחלוקת הפאזות. הרזרבה בארון פותרת מגבלת מקום בלבד.
ייצור לוחות חשמל בהתאם לתכנון ולתקינה
ייצור לוחות חשמל מתחיל בתכנון מוגדר של מסלול ההזנה, היציאות ואמצעי ההגנה. הארון והרכיבים צריכים להתאים למספר המעגלים, לזרם המתוכנן ולמבנה החד־פאזי או התלת־פאזי של המתקן.
בישראל חל תקן ת.י. 61439 על לוחות חשמל מאז נובמבר 2014. התקן החליף את ת.י. 1419, שנכנס לתוקף במרץ 2012. החריג הוא לוחות דירתיים פלסטיים, שעליהם התקן אינו חל. לוחות חשמל תעשייתיים ומסחריים נדרשים להתאים למסגרת התקינה הרלוונטית.
עמידה בתקן צריכה להיות חלק מהגדרת הלוח כבר בשלב התכנון. לא נכון להשלים את הייצור ורק לאחר מכן לבדוק אם מבנה הלוח מתאים לדרישות. גם התקנת לוחות חשמל בשטח צריכה לשמור על התכנון המקורי ועל ההתאמה בין ההזנה, המפסקים והצרכנים.
ההבדל בין לוח חלוקה לבין לוחות פיקוד ובקרה
לוח חלוקה עוסק בעיקר בקבלת אנרגיה חשמלית ובהעברתה למעגלים ולצרכנים דרך אמצעי הגנה. לוחות פיקוד ובקרה שולטים באופן הפעולה של ציוד ומערכות. הם עשויים לכלול מפסקים, אך תפקידם אינו זהה לתפקיד הלוח הראשי.
במתקן מסוים אפשר למצוא לוח ראשי שמזין לוחות פיקוד ובקרה נפרדים. במקרים אחרים משולבים רכיבי פיקוד בתוך לוח רחב יותר. גם אז יש להבחין בין מסלול האנרגיה לבין מעגלי הפיקוד כדי להבין איזה רכיב מנתק את הציוד ואיזה רכיב שולט בהפעלתו.
ההבחנה הזאת חשובה בזמן תקלה. הפסקת פקודת ההפעלה אינה בהכרח מנתקת את ההזנה החשמלית לציוד. ניתוק מלא מחייב שימוש באמצעי הניתוק המתאים במערכת החלוקה.
סימנים שמחייבים בדיקה או שדרוג של הלוח
ניתוקים חוזרים אינם סיבה להגדיל מיד את המפסק הראשי. הם עשויים לנבוע מעומס, קצר, זליגה, חוסר איזון בין הפאזות או רכיב לקוי. השלב הראשון הוא לזהות איזה אמצעי הגנה ניתק ובאילו תנאים האירוע התרחש.
סימני בלאי פיזיים כוללים פלסטיק מתפורר, מוליכים פגומים ומפסקים שהתיישנו. בלוחות ותיקים, ובפרט לאחר 15–20 שנות שימוש, נדרשת בחינה יסודית של מצב הארון ורכיביו. הגיל לבדו אינו מחליף בדיקה מקצועית, אך הוא מצדיק תשומת לב לבלאי המצטבר.
שדרוג נדרש גם כשהמבנה משתנה: מעבר לתלת־פאזי, הגדלת ההזנה, הוספת צרכנים משמעותיים או פיצול אזורים ללוחות משנה. בכל אחד מהמקרים יש לבדוק אם הלוח הקיים מתאים למבנה החדש ולא רק אם אפשר להכניס לתוכו מפסק נוסף.
תחזוקה ובדיקת ממסר הפחת
אם מותקן ממסר פחת עם לחצן T, מומלץ לבדוק אותו אחת לשלושה עד ארבעה חודשים, בכפוף לנוהל הבטיחות של המתקן. לחיצה על הלחצן אמורה לגרום לניתוק הממסר. אם הוא אינו מנתק, יש להפסיק להסתמך עליו ולהזמין בעל מקצוע מוסמך לבדיקה ולהחלפה.
הלחיצה על לחצן הבדיקה אינה מתירה לפתוח את הלוח, לגעת במוליכים או להחליף רכיבים. פעולות כאלה כרוכות בחשיפה למתח ולזרמי תקלה אפשריים. הן מיועדות לחשמלאי מוסמך בלבד.
במתקן מסחרי או תעשייתי כדאי לשלב את הבדיקה בנוהל תחזוקה מסודר. כך אפשר לתעד מתי נבדק הרכיב ולמנוע מצב שבו התקלה מתגלה רק באירוע אמת.
ניתוק המפסק הראשי אינו מבטל כל סכנה
המפסק הראשי מנתק את החלקים שנמצאים במורד הזרם, אך המוליכים והרכיבים שלפניו עשויים להישאר תחת מתח. לכן אין לראות בהורדת המפסק אישור לכך שכל חלקי הארון בטוחים למגע.
כאשר מותקנים לפני המפסק נתיכים ראשיים של חברת החשמל, רק עובדי החברה רשאים לטפל בהם. במתקן שמוזן מלוח אחר, הרכיבים שלפני המפסק עשויים להשתייך למערכת ההזנה הפנימית של המבנה. בכל תצורה צריך לזהות את נקודת המקור ואת אזור הניתוק בפועל.
כל שינוי במפסק הראשי, בפסי הצבירה, בממסר הפחת או במעגלים היוצאים חייב להתבצע בידי חשמלאי ראשי מוסמך ובהתאם להיקף המתקן. אין לבצע התאמות מאולתרות כדי לפנות מקום או למנוע ממפסק לנתק.
תהליך נכון לתכנון או החלפת לוח
- מזהים את כל מקורות ההזנה ואת אמצעי הניתוק המשויכים אליהם.
- ממפים את הצרכנים, המעגלים ולוחות המשנה שהלוח צריך להזין.
- קובעים את חלוקת הפאזות ואת ההתאמה בין המפסקים, המוליכים ופסי הצבירה.
- מגדירים הגנות בפני עומס, קצר, זרם דיפרנציאלי ונחשולי מתח לפי מבנה המערכת.
- בוחרים ארון עם מקום מספק לרכיבים ורזרבה מתוכננת להרחבות.
- מוודאים שהייצור וההתקנה תואמים לת.י. 61439 ולמאפייני המתקן.
לפני ייצור, החלפה או הרחבה של הלוח, הכינו מיפוי עדכני של ההזנות והצרכנים והגדירו אילו שינויים צפויים במבנה. המידע הזה מאפשר לחשמלאי לתכנן מערכת מסודרת, להקצות מקום מתאים ולהימנע מהרחבה שאינה תואמת את יכולת ההזנה.
