בניית לוחות חשמל: התהליך ההנדסי מהאפיון ועד למסירה
בניית לוחות חשמל היא תהליך הנדסי שמחבר בין דרישות המתקן, תכנון חלוקת האנרגיה, בחירת מערכות ההגנה והתקנה בטוחה בשטח. לוח שאינו מתאים לעומסים, לסביבת העבודה או לצורת התפעול עלול לגרום לתקלות, להשבתת ציוד ואף לסכן חיי אדם.
תהליך מקצועי של בניית לוחות חשמל אינו מתחיל בהרכבת מפסקים בתוך ארון. הוא מתחיל בהגדרה ברורה של מטרת הלוח, מקורות ההזנה, הצרכנים המחוברים, תנאי הסביבה, מערכות הפיקוד ודרישות הבטיחות. התכנון הופך את המידע הזה לשרטוטים ולמפרט שאפשר לייצר, לבדוק ולהתקין.
מבחינת מזמין העבודה, היכרות עם השלבים מסייעת לזהות חוסרים עוד לפני הייצור. היא גם מאפשרת לבדוק אם הספק עובד לפי תכנון מאושר, משתמש בחומרים המתאימים לפרויקט ומוסר תיעוד ואישור תקינות בתום העבודה.
האפיון קובע כיצד הלוח ייראה ויפעל
האפיון הוא נקודת החיבור בין צורכי המתקן לבין התכנון ההנדסי. בשלב זה מגדירים מה הלוח אמור להזין, אילו פעולות הוא צריך לבצע ומהם התנאים שבהם יעבוד. לוח למפעל ייצור, לדוגמה, אינו מתוכנן באותה דרך כמו לוח למערכת סולארית או לבית חכם.
המידע הראשוני צריך לכלול את מקור ההזנה, סוגי הצרכנים, מערכות הפיקוד, אופן התפעול ודרישות ההגנה. יש להביא בחשבון גם את מיקום הלוח, מידות השטח המיועד, תנאי האטימות והגישה הנדרשת להפעלה ולתחזוקה. אם מידע מהותי חסר, אין להשלים אותו בהשערה. יש לקבל הבהרה מהמתכנן או ממזמין העבודה לפני שממשיכים.
בפרויקט תעשייתי יש לתאם את הלוח גם עם רציפות הפעילות במתקן ועם מערכות הבקרה. מידע נוסף על המאפיינים הייחודיים של לוחות חשמל לתעשייה יכול לסייע בהכנת הדרישות לפני תחילת התכנון.
לוח סטנדרטי או ייצור בהתאמה אישית
תצורה סטנדרטית מתאימה כשהדרישות ברורות ופשוטות יחסית, ואין צורך בשילוב חריג של מערכות פיקוד, ציוד ייעודי או מבנה ארון מיוחד. גם במקרה כזה יש לוודא שהלוח מתאים למקור ההזנה, לצרכנים ולתנאי ההתקנה. עצם השימוש בתצורה מוכרת אינו מבטל את הצורך באפיון ובבדיקה.
ייצור לוחות חשמל בהתאמה אישית נדרש כשהפרויקט כולל רצף פעולות ייחודי, בקרה על מכונות, שילוב עם תשתיות קיימות או מגבלות פיזיות באתר. ההתאמה עשויה להשפיע על מבנה הארון, סידור הרכיבים, פסי הצבירה, מערכות הפיקוד והגישה לתפעול.
לוחות סולאריים, לוחות אוטומציה ולוחות לבתים חכמים ממחישים את ההבדלים בין היישומים. לוח סולארי משתלב במערכת ייצור והולכת אנרגיה. לוח אוטומציה מפעיל תהליכים באמצעות רכיבי פיקוד ובקרה. לוח לבית חכם מחבר בין אספקת החשמל לבין מערכות הנשלטות באופן אלקטרוני. בכל אחד מהם נדרשת התאמה בין מבנה הלוח לבין תפקידו בפועל.
התכנון ההנדסי מתרגם את האפיון למסמכי ייצור
לאחר אישור האפיון מכינים שרטוט סכמטי שמציג את מקור ההזנה, המפסק הראשי, פסי הצבירה, מפסקי המשנה, המהדקים ומערכות הפיקוד. השרטוט מגדיר את הקשרים החשמליים ואת רצף העברת האנרגיה מההזנה אל הצרכנים.
התכנון נעשה באמצעות תוכנה ייעודית ובידי אנשי מקצוע בעלי הכשרה מתאימה. הוא צריך להיות ברור מספיק כדי שאנשי ההרכבה יוכלו לעבוד לפיו וכדי שהבודק יוכל להשוות בין התכנון לבין הלוח שהורכב. שינויים שנעשים במהלך הפרויקט צריכים להופיע גם בתיעוד המעודכן, ולא להישאר רק בלוח עצמו.
דילוג על שלב התכנון או עבודה לפי מידע חלקי יוצרים פער בין צורכי המתקן לבין התוצאה. הפער עשוי להתגלות רק בזמן ההתקנה, בעת חיבור הצרכנים או לאחר תחילת הפעילות. לכן יש לאשר את השרטוט ואת מפרט הרכיבים לפני המעבר לייצור.
בחירת הארון והחומרים לפי תנאי הפרויקט
ארונות ללוחות חשמל מיוצרים בין היתר מפח, פוליקרבונט, פוליאסטר ופיברגלס. בחירת החומר אינה החלטה עיצובית. היא קשורה למבנה הלוח, לתנאי הסביבה, למידת האטימות הנדרשת ולדרישות התקן החלות על הפרויקט.
אין חומר אחד שמתאים לכל מתקן. יש לבחון את מיקום ההתקנה, החשיפה הסביבתית, מידות הארון וסידור הציוד בתוכו. גם יכולת הגישה לרכיבים והאפשרות לבצע בדיקות ותחזוקה צריכות להיכלל בהחלטה. חומר שמתאים במבנה אחד אינו בהכרח מתאים למפעל, למתקן חיצוני או למערכת סולארית.
איכות הארון אינה נבחנת רק בחומר שממנו הוא עשוי. יש לבדוק גם את מבנה הפתחים, האטימות, אופן התקנת הדלתות וההתאמה למידות הציוד. ארון שאינו מתאים עלול לפגוע בהגנה על הרכיבים ולהקשות על עבודה בטוחה לאחר ההתקנה.
מה כולל שלב הייצור וההרכבה

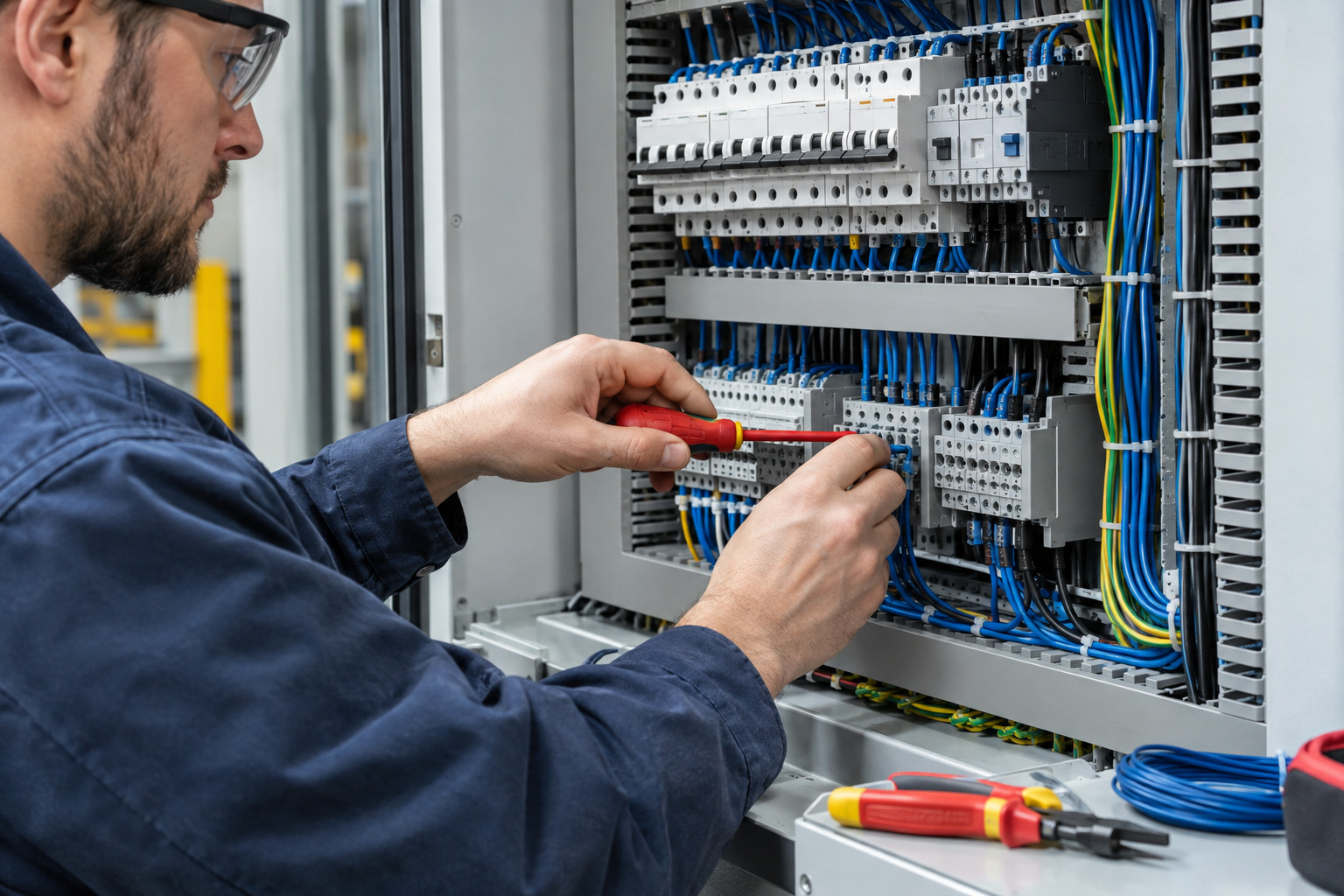

לאחר אישור התכנון מתחיל שלב הייצור. עבודות המבנה עשויות לכלול חיתוך, כיפוף, קידוח וריתוך בהתאם לסוג הארון ולמבנה שנקבע. לאחר הכנת התשתית מתקינים את פסי הצבירה, המפסקים, המהדקים, המדים ורכיבי הפיקוד.

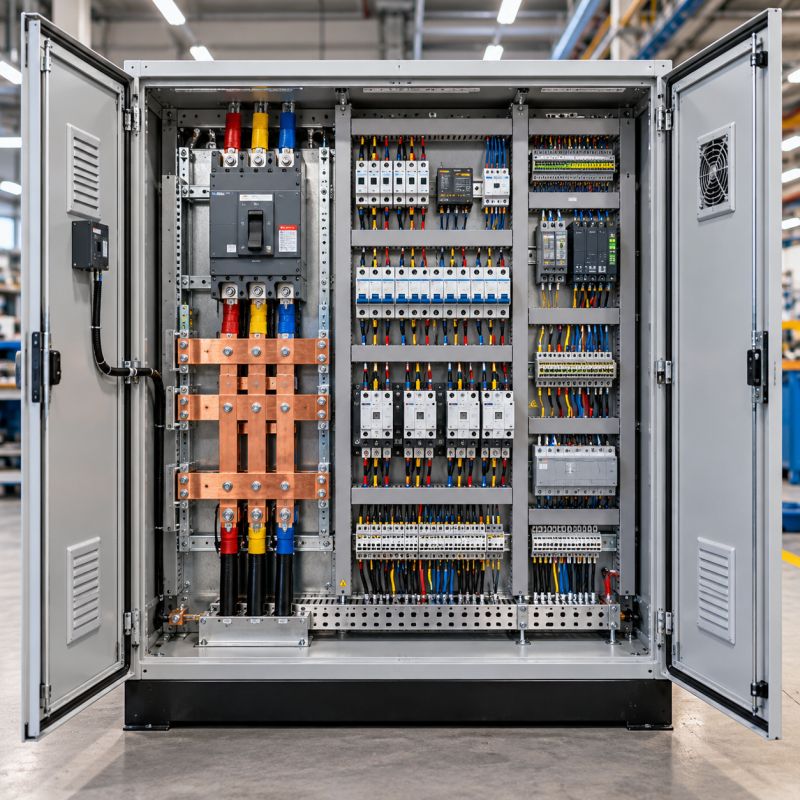

המפסק הראשי שולט בחיבור האנרגיה ללוח ובניתוקה. ממנו מועברת ההזנה אל פסי הצבירה, שמנתבים אותה למעגלים השונים. מפסקי המשנה ומערכות הפיקוד מחברים בין החלוקה המרכזית לבין הצרכנים. המהדקים יוצרים נקודות חיבור מסודרות לכבלים הנכנסים והיוצאים.
ההרכבה חייבת להתאים לשרטוט המאושר ולדרישות הבטיחות. טעות במיקום רכיב, בחיבור או בזיהוי מעגל עלולה להקשות על הבדיקה ועל התחזוקה העתידית. לכן העבודה דורשת טכנאים מיומנים, ציוד מתאים ובקרה שיטתית לאורך התהליך.
שלוש שכבות הגנה מטפלות בסיכונים שונים
מערכות ההגנה בלוח נועדו להגיב למצבים חריגים, אך לא כולן פועלות באותה דרך. תכנון נכון מבחין בין ניתוק אוטומטי, התראה ובלימת נחשול מתח. ההרכב המדויק נקבע לפי תפקיד הלוח והסיכונים במתקן.
- הגנות ניתוק מפסיקות את ההזנה בעת קצר, עומס יתר או סכנת התחשמלות. בקבוצה זו נכללים מפסקים אוטומטיים, מבטחים וממסרי פחת בהתאם לתכנון.
- מערכות התראה מזהות מצב חריג, כגון זרם זליגה, ומדווחות עליו בלי לנתק בהכרח את ההזנה. תצורה כזאת מתאימה למצבים שבהם נדרש לזהות תקלה ולנהל את התגובה אליה.
- הגנה מפני נחשולי מתח בולמת עלייה חריגה במתח ומצמצמת את הסיכון לפגיעה בציוד המחובר ללוח.
שכבה אחת אינה מחליפה את האחרות, מפני שכל אחת מגיבה לתופעה אחרת. עם זאת, אין להוסיף רכיבים באופן אוטומטי ללא תכנון. על מהנדס החשמל להגדיר אילו הגנות נדרשות, היכן להתקין אותן וכיצד לשלב ביניהן.
עמידה בתקן צריכה להיבדק לאורך התהליך
לוחות חשמל נדרשים לעמוד בדרישות התקן הרלוונטיות, ובהן תקן 61439-2. ההתאמה אינה מסתכמת בבחירת רכיבים תקניים בנפרד. יש לבחון את מכלול הלוח, המבנה, החיבורים, פסי הצבירה, מערכות ההגנה ותנאי העבודה שנקבעו עבורו.
בעת הזמנת לוח כדאי לברר אם הייצור נשען על תכנון שנבדק, אילו מסמכים מלווים אותו ומה משמעות ההגדרה Type Tested בהקשר של הדגם המוצע. אין להסתפק באזכור כללי של תקן. יש לבקש זיהוי מדויק של התקן, מסמכי ההתאמה והקשר בין התכנון שנבדק לבין הלוח שמיוצר עבור הפרויקט.
מסמכי הספק עשויים להתייחס לתקן 61439-2 ולמערכת איכות כגון ISO 9001:2008. יש לבחון כל מסמך לפי מטרתו ולוודא שהוא תקף ורלוונטי לפרויקט. הסבר מפורט על דרישות תקן לוחות חשמל מסייע להבחין בין הצהרה כללית לבין התאמה מתועדת.
בדיקות לפני יציאת הלוח מהמפעל

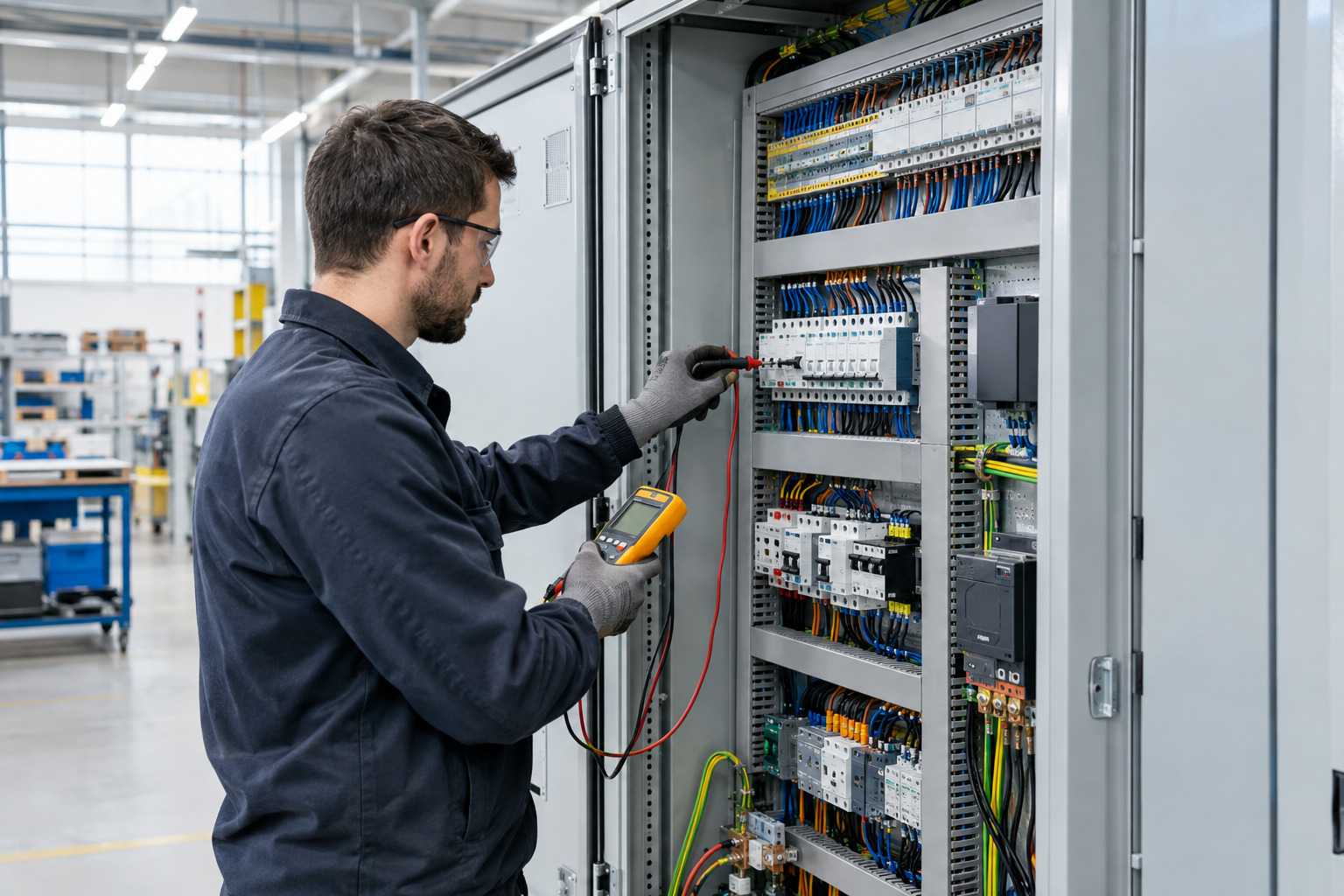

לאחר השלמת ההרכבה נדרשת בדיקה מקיפה לפני שהלוח עובר להתקנה. מטרת הבדיקה היא לאתר פגמים, לוודא שההרכבה תואמת לשרטוט ולבדוק שהרכיבים ומערכות ההגנה הותקנו לפי התכנון.
תהליך הבטחת איכות בחשמל צריך ללוות את הייצור ולא להידחות לסופו. בדיקות בשלבים מוקדמים מקלות על איתור אי־התאמות לפני שכל הרכיבים כבר מותקנים. בתום ההרכבה יש להשוות את הלוח המוגמר למסמכי התכנון ולתעד את תוצאות הבדיקה.
הבדיקה אינה תחליף לאישור מקצועי לאחר ההתקנה. התנאים בשטח, אופן חיבור ההזנה והצרכנים והשתלבות הלוח במתקן נבחנים רק לאחר הצבתו. לכן מסירה מהמפעל והפעלה באתר הן שתי נקודות בקרה נפרדות.
ההתקנה בשטח מחייבת תיאום ותשתית מתאימה
התקנת הלוח חייבת להתבצע בידי חשמלאי מוסמך. לפני ההצבה יש לבדוק שהמיקום תואם לתכנון, שהגישה ללוח פנויה ושהתשתיות מוכנות לחיבור. שינוי מיקום בשלב זה עלול להשפיע על אורכי הכבלים, דרכי הגישה ותנאי האטימות.
יש לשמור על מרחב עבודה בטוח מול הלוח. בין לוח החשמל לקיר שממול נדרש מרחק של 80 סנטימטרים, כדי לאפשר גישה ותפעול. נוסף על כך יש לוודא שהלוח מותקן באופן יציב ושפתחים או מעברי כבלים אינם פוגעים באטימות שנקבעה.
לאחר חיבור ההזנה והצרכנים מבצעים בדיקות התאמה והפעלה. כל שינוי שנעשה בשטח צריך לעבור אישור ולהופיע בשרטוט המעודכן. לוח שתיעודו אינו תואם למצב הקיים מקשה על איתור תקלות ועל עבודה עתידית.
מסירה מסודרת כוללת אישור ותיעוד
השלמת ההתקנה אינה סוף התהליך. לאחר הבדיקות נדרש אישור תקינות של מהנדס חשמל בהתאם לצורכי המתקן. האישור עשוי להידרש במסגרת ביטוח, דרישות כיבוי אש או רישוי עסק.
תיק המסירה צריך לשקף את הלוח שהותקן בפועל. הוא כולל את השרטוטים המעודכנים, זיהוי הרכיבים, תוצאות הבדיקות ואישור התקינות. אם הוגדרו הוראות תפעול או תחזוקה ייחודיות, גם הן צריכות להימסר לאחראי המתקן.
כדאי לקבוע מראש מי נותן את האישור ואם נדרשת בדיקה של מהנדס חיצוני. כך נשמרת הפרדה ברורה בין ייצור הלוח, התקנתו ואישורו. ההגדרה המוקדמת מונעת מצב שבו הלוח מוכן להפעלה אך חסר מסמך הנדרש להשלמת התהליך.
התחזוקה מתחילה כבר בהחלטות התכנון
לוח שמתוכנן עם גישה נוחה לרכיבים, סימון ברור ותיעוד מעודכן פשוט יותר לבדיקה ולתחזוקה. לכן אין להתייחס לתחזוקה כפעולה שמתחילה רק לאחר הופעת תקלה. כבר בתכנון צריך לקבוע כיצד יגיעו למפסקים, למהדקים ולמערכות הפיקוד.
שגרת התחזוקה עשויה לכלול בדיקת הארקה, בדיקת ממסרי פחת, צילום תרמוגרפי וניקוי. במתקנים מסוימים אפשר לבצע ניקוי באמצעות פחמן דו־חמצני תחת מתח, ללא עצירת הפעילות השוטפת. פעולה כזאת דורשת שיטה ייעודית ואנשי מקצוע שהוכשרו לכך.
יש לקבוע תדירות בדיקות שמתאימה למתקן ולדרישות החלות עליו. אם הוגדרה תחזוקה חצי־שנתית, יש לתעד את הבדיקות ואת הליקויים שהתגלו. תיעוד רציף מסייע לעקוב אחר מצב הלוח ולהשוות בין בדיקות לאורך זמן.
רשימת בדיקה למזמין לפני אישור הייצור
הצעה לייצור לוח צריכה להיות מפורטת מספיק כדי להבין מה יתקבל בסוף התהליך. לפני אישור התכנון מומלץ לקבל תשובות בכתב לנקודות הבאות:
- האם האפיון כולל את כל מקורות ההזנה, הצרכנים, מערכות הפיקוד ותנאי הסביבה?
- האם הלוח מבוסס על תצורה סטנדרטית או מתוכנן בהתאמה אישית לפרויקט?
- אילו שרטוטים ומסמכי ייצור יוגשו לאישור לפני תחילת ההרכבה?
- מאיזה חומר ייוצר הארון וכיצד הוא מתאים למיקום ולדרישות האטימות?
- אילו הגנות מתוכננות מפני קצר, עומס יתר, התחשמלות, זרם זליגה ונחשולי מתח?
- האם הייצור נעשה בהתאם לתכנון שנבדק, ומה כוללת ההגדרה Type Tested בפרויקט?
- אילו בדיקות מבוצעות במפעל ואילו בדיקות יבוצעו לאחר ההתקנה?
- מי מתקין את הלוח ומי נותן את אישור התקינות הסופי?
- אילו מסמכים, שרטוטים ותוצאות בדיקה יימסרו עם השלמת העבודה?
- אילו פעולות תחזוקה נדרשות ומי מוסמך לבצע אותן?
יש לאשר את הייצור רק לאחר שהאפיון, השרטוטים, התקנים, הבדיקות והאחריות המקצועית בכל שלב מוגדרים בבירור. כך אפשר לוודא שהלוח מתאים למתקן לא רק ביום ההפעלה, אלא גם בעת בדיקה, תחזוקה ושינוי עתידי.
