תקציר
- לוח חשמל קטן מרכז את החלוקה וההגנה על מספר מצומצם של מעגלים ומתאים לדירות קטנות, למחסנים, לחדרי שירות ולמערכות משנה.
- מספר המודולים קובע כמה רכיבים אפשר להתקין בלוח. מומלץ להשאיר כ־25% עד 30% מהמקום פנוי לצורך הרחבות עתידיות.
- התקנה תחת הטיח מתאימה בעיקר לבנייה חדשה ולשיפוץ מתוכנן, ואילו התקנה על הטיח נוחה יותר במקרה של תוספות למערכת קיימת ובמקומות שבהם לא רוצים לחצוב.
- בחירה נכונה דורשת בדיקה של התקן, חומר המבנה, דרגות ההגנה, התאמה לקיר גבס ומרווח העבודה הפנימי, לצד תכנון מקצועי של המעגלים.
היתרונות של לוח חשמל קטן במערכות מודרניות
לוח חשמל קטן מרכז את חלוקת החשמל במערכת שבה מספר המעגלים מוגבל, בלי להקצות שטח ללוח גדול שאינו נחוץ. הוא מתאים לדירה קטנה, למחסן, לחדר שירות, לתוספת בנייה או כלוח משני שמשרת אזור מוגדר בתוך מבנה.
המידות החיצוניות הן רק חלק מהשיקול. בבחירת לוח חשמל קטן צריך לבחון גם את מספר המודולים, צורת ההתקנה, נפח העבודה הפנימי ורמת ההגנה של המעטפת. התאמה נכונה בין הנתונים האלה יוצרת מערכת מסודרת, בטוחה ונוחה לתחזוקה.
לוחות חשמל קטנים נפוצים כיום בגרסאות להתקנה תחת הטיח ועל הטיח. קיימים דגמים בני 4 עד 12 מודולים לשימושים מצומצמים, לצד לוחות של 24 מודולים שמתאימים למערכות דירתיות רחבות יותר או למערכת שתוכננה עם מקום להרחבה.
התפקיד של לוח קטן במערכת החשמל
לוח החשמל מקבל הזנה ומחלק אותה למעגלים נפרדים. בכל מעגל מותקנים אמצעי המיתוג וההגנה שנקבעו בתכנון, ובהם מפסקים אוטומטיים וממסר פחת בהתאם למבנה המערכת. חלוקה זו מאפשרת להפריד בין תאורה, שקעים, מיזוג אוויר וצרכנים ייעודיים.
כאשר מדובר בלוח ראשי של יחידה קטנה, ההזנה מגיעה ממקור החשמל של המבנה. לוח משני מקבל הזנה מלוח אחר ומרכז את המעגלים של אזור מסוים. בשני המקרים, המטרה היא ליצור חלוקה ברורה ולהגן על המוליכים והמעגלים מפני עומס וקצר.
מספר קטן של מודולים אינו מעיד על חשיבות נמוכה יותר. גם לוח שמשרת חדר יחיד צריך להתאים לעומס המתוכנן, לסביבת ההתקנה ולמספר המעגלים. מעטפת קומפקטית אינה מפצה על תכנון חסר או על צפיפות שאינה מאפשרת עבודה מסודרת.
ניצול יעיל של שטח בלי לפגוע בנגישות

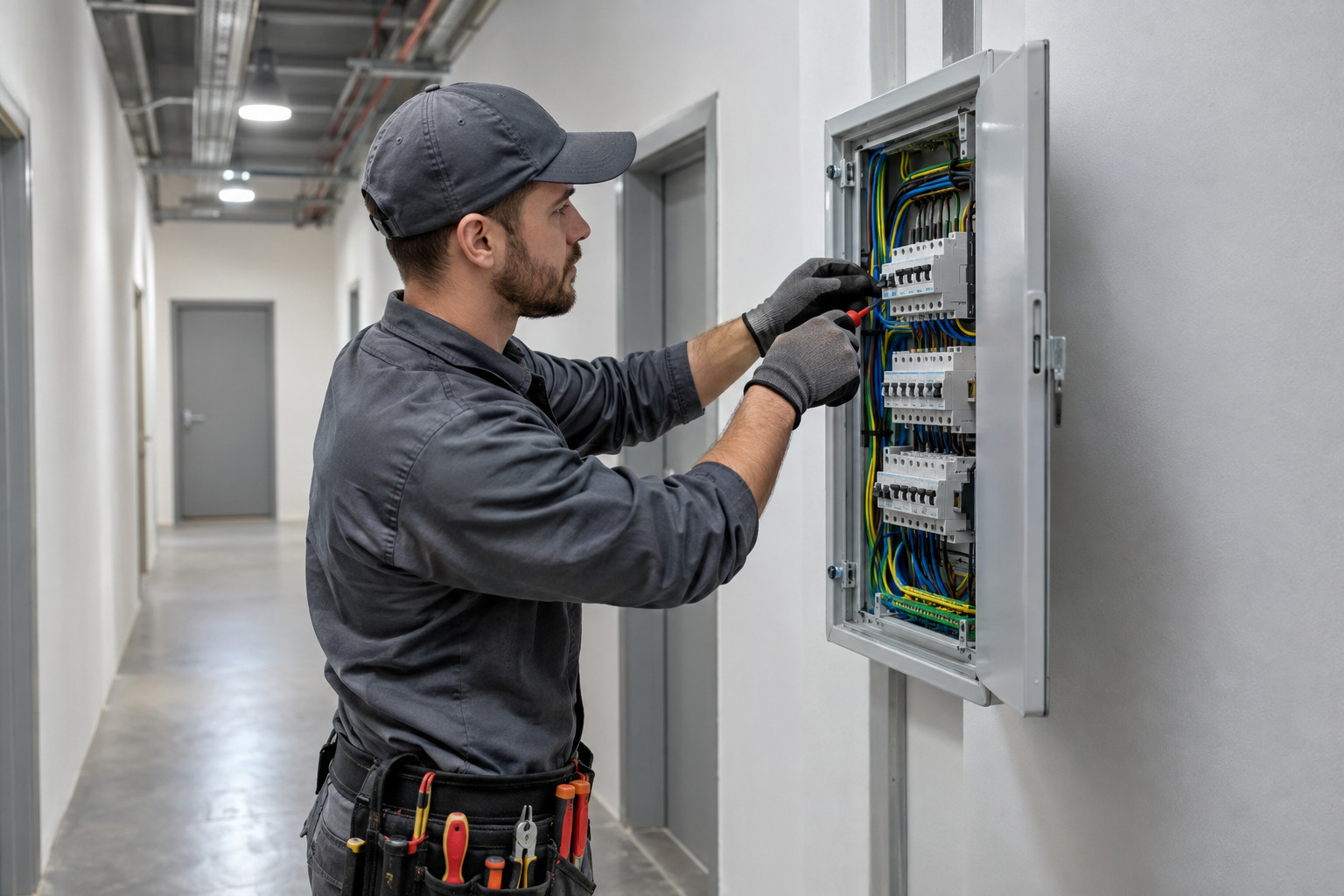

היתרון הבולט של לוח קטן הוא התאמתו לנישות צרות ולחללים שבהם כל שטח קיר נדרש לשימוש אחר. דגמים קומפקטיים יכולים להשתלב במסדרון, בחדר שירות, במחסן או באזור טכני בלי להשתלט על הקיר. לדוגמה, קיימים לוחות קטנים בגובה של 189 מ"מ, ברוחב של 170 מ"מ ובעומק של 72 מ"מ.
עם זאת, מידות חיצוניות מצומצמות אינן מספיקות. חשמלאי צריך מקום להעברת כבלים, לחיבור מוליכי אפס והארקה ולגישה לרכיבי ההגנה. לוח צפוף מדי מקשה על ההתקנה ועל איתור תקלות, גם אם מספר המודולים מתאים לכאורה.
דגמים מסוימים מתוכננים עם מרווח צד רחב, מרחק גדול יותר בין בסיס הלוח לפס דין ונפח נוסף להזנת הכבלים. תכנון פנימי כזה משפיע ישירות על נוחות העבודה. לעיתים לוח מעט רחב יותר מבחוץ מתאים למערכת טוב יותר מדגם צר שמאלץ לכופף מוליכים בצפיפות.
מספר המודולים קובע את אפשרויות השימוש
מודול הוא מקום ייעודי להתקנת רכיב בלוח, כאשר כל מפסק או אביזר תופסים מודול אחד או יותר. עם זאת, אין לבחור את גודל הלוח רק לפי מספר המעגלים. צריך לבדוק כמה מקום דורשים כל אמצעי ההגנה, המיתוג והפיקוד שנכללים בתכנון.
לוחות של 4 עד 8 מודולים עשויים להתאים לחדר שירות, למחסן, לדירת סטודיו פשוטה או למערכת משנה מצומצמת. בדירה בת שניים או שלושה חדרים עשוי להידרש לוח של 12 עד 24 מודולים, בהתאם למספר המעגלים ולציוד המתוכנן. אלה נקודות מוצא בלבד, והבחירה הסופית נקבעת לפי תכנון החשמל בפועל.
טעות נפוצה היא לבחור לוח שמכיל בדיוק את הציוד הנדרש ביום ההתקנה. כך כל תוספת עתידית מחייבת שינוי צפוף או החלפה של המעטפת. רצוי להשאיר כ־25% עד 30% מהמודולים פנויים, בתנאי שהלוח ומבנה המערכת מתאימים לכך.
הרזרבה יכולה לשמש בהמשך למעגל נוסף, למזגן, לציוד בחדר שירות או לרכיב פיקוד חדש. התקנת עמדת טעינה לרכב חשמלי או צרכן משמעותי אחר דורשת גם בדיקה של ההזנה וההספק הזמין. מודול פנוי לבדו אינו מבטיח שהמערכת יכולה לשאת את התוספת.

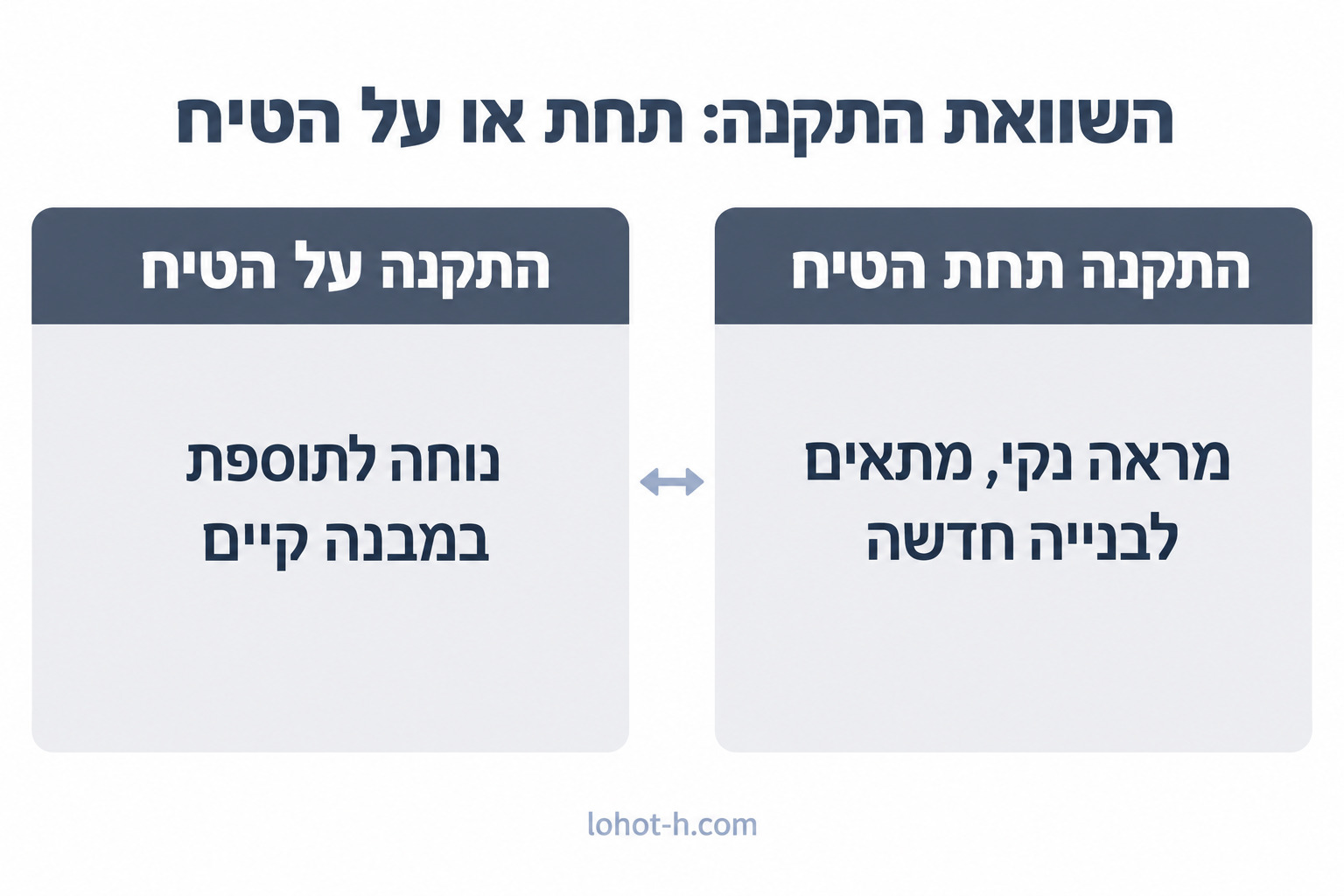

התקנה תחת הטיח לעומת התקנה על הטיח

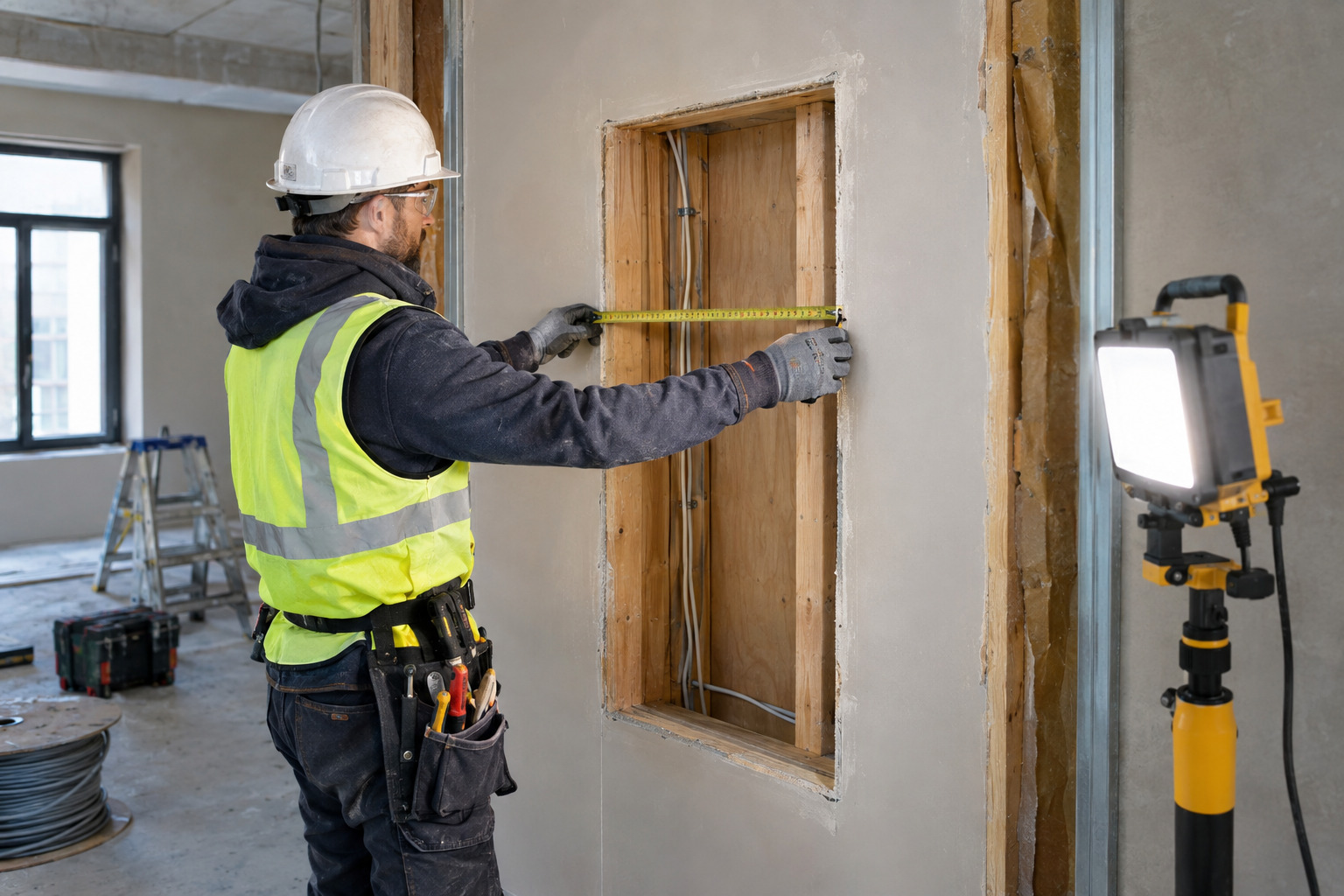

לוח תחת הטיח שקוע בתוך הקיר ורק החזית והדלת שלו נשארות גלויות. צורת התקנה זו יוצרת מראה נקי ומתאימה לבנייה חדשה או לשיפוץ שבו אפשר להכין מראש נישה ומסלולי צנרת. היא דורשת תיאום עם עובי הקיר, מיקום התשתיות וגודל הפתח.
לוח על הטיח מותקן ישירות על פני הקיר. הוא מתאים להוספת מערכת משנה, לשדרוג מבנה קיים, למחסן או לאזור טכני שבו אין הצדקה לחציבה. גם הגישה לצנרת ולכניסות הכבלים פשוטה יותר כשכל התשתית מותקנת באופן גלוי.
הבחירה אינה אסתטית בלבד. בקיר גבס יש לוודא שהדגם מאושר לסוג התקנה זה וששיטת העיגון מתאימה למבנה הקיר. קיימים לוחות תחת הטיח בעלי אישור להתקנה בגבס, אך אין להניח שכל מעטפת שקועה מתאימה לכך.
בתכנון לוח חשמל דירתי נהוג לבחון גם את המיקום ביחס לכניסת ההזנה, את נגישות הדלת ואת האפשרות לפתוח אותה בלי הפרעה. לוח שקוע היטב אך מוסתר מאחורי רהיט אינו נוח לתפעול או לבדיקה.
שימושים מתאימים במבנים ובמערכות מודרניות

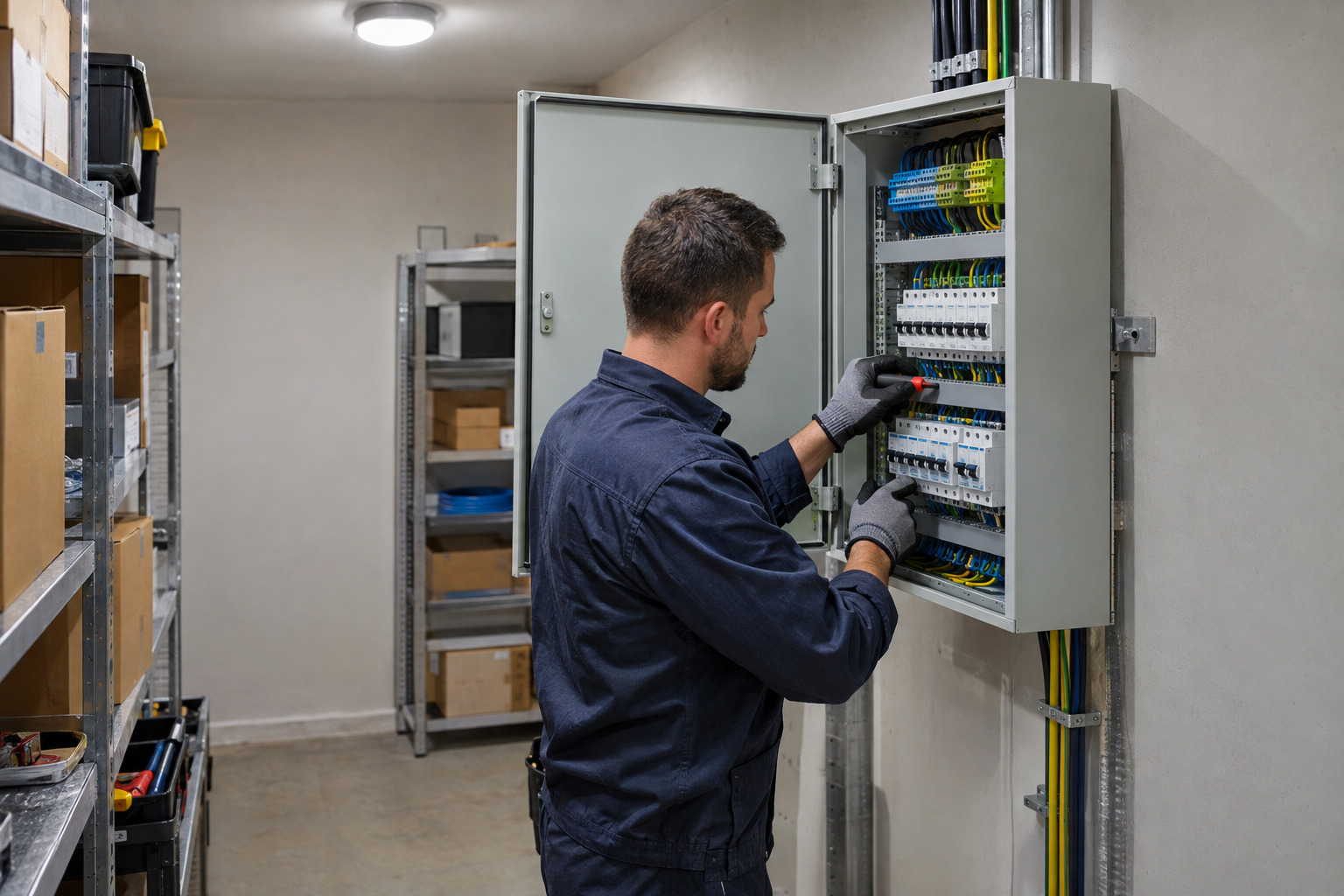

לוח קומפקטי מתאים במיוחד למערכת שבה גבולות השירות ברורים. בדירת סטודיו הוא יכול לרכז את המעגלים הדירתיים. במחסן או בחדר עבודה הוא עשוי לשמש כלוח משני שמקבל הזנה מהלוח הראשי ומפריד את האזור משאר המבנה.
גם בתוספת בנייה אפשר להשתמש בלוח מקומי במקום לחבר כל מעגל חדש ישירות ללוח הקיים. הסידור המקומי מרכז את אמצעי ההגנה באזור אחד ומקל לזהות איזה מפסק שייך לכל מעגל. ההתאמה תלויה כמובן בתשתית ההזנה ובתכנון הכולל.
לוחות קטנים משמשים גם למיתוג ולפיקוד, ולא רק לחלוקה דירתית רגילה. אפשר לייעד אותם לקבוצת מעגלים מוגדרת או לציוד טכני מסוים. במקרים כאלה יש לבדוק מראש את רוחב הרכיבים, את פיזור החום ואת מקום החיווט, ולא להסתפק בספירת המפסקים.
לאספקת חשמל זמנית באתרי עבודה נדרשים לוחות ייעודיים ולא מעטפת ביתית רגילה. לוחות מסוג זה מוצעים עם דרגות הגנה כגון IP44, IP65 או IP67, בהתאם לדגם ולתנאי השימוש. הם נועדו להתמודד עם חשיפה שונה מזו של לוח פנימי המותקן בדירה.
בטיחות, תקינה וחומרי מבנה
מעטפת הלוח מפרידה בין המשתמשים לבין חלקים חשמליים ומגינה על הציוד מפני מגע ופגיעה חיצונית. בשוק הישראלי קיימים לוחות מפוליקרבונט, חומר שמשמש בדגמים ביתיים ומקצועיים בשל התאמתו למעטפות חשמל. יש לבדוק את נתוני הדגם המסוים ולא להסיק מחומר המעטפת בלבד על כלל תכונותיו.
בדגמים מסוימים מופיעים סימון של התקן הישראלי 24-145, בידוד כפול Class II, דרגת הגנה IP40 וחוזק מכני IK07. כל סימון מתייחס להיבט אחר: דרגת IP מתארת את ההגנה מפני חדירת גופים ומים, ואילו IK מתייחסת לעמידות בפני פגיעה מכנית.
דירוג שמתאים למסדרון פנימי לא בהכרח מתאים לחצר, לאזור רטוב או לאתר עבודה. לכן צריך לבחור את דרגת ההגנה לפי סביבת ההתקנה בפועל. דלת אטומה, סגירה הרמטית ומבנה עמיד תורמים להגנה, אך אינם מחליפים בדיקה של הסימון הטכני.
חיבורי אפס והארקה הם חלק בלתי נפרד מהסידור הפנימי. יש דגמים הכוללים מהדקי חיבור מהיר, שמסייעים ליצור חיווט מסודר ונגיש. גם תכונה זו צריכה להשתלב בתכנון הכולל ולא לשמש שיקול יחיד בבחירת הלוח.
תחזוקה ואיתור תקלות במערכת קומפקטית
לוח קטן ומתוכנן היטב מרכז מספר מוגבל של מעגלים במבנה שקל לסקור. כאשר המפסקים מסומנים בבירור והחיווט מסודר, אפשר לזהות במהירות את האזור הקשור לתקלה ולבודד את המעגל הרלוונטי. היתרון נעלם אם הציוד דחוס או אם הסימון אינו מעודכן.
הדלת והמסגרת צריכות לאפשר גישה נוחה בלי לפרק חלקי מבנה סמוכים. בתוך הלוח נדרש מרווח שמאפשר לבדוק חיבורים ולעבוד סביב פסי הדין. מרווח גדול יותר בין הבסיס לפס הדין מקל על העברת הכבלים ומפחית כיפופים חדים וצפיפות.
אחריות היא נתון נוסף שכדאי לבדוק בבחירת הדגם. בחלק מלוחות HAGER, למשל, ניתנת אחריות לחמש שנים. תקופת האחריות אינה מעידה לבדה על התאמה למערכת, אך היא יכולה להצטרף לבדיקת התקן, חומר המבנה ואיכות הסגירה.

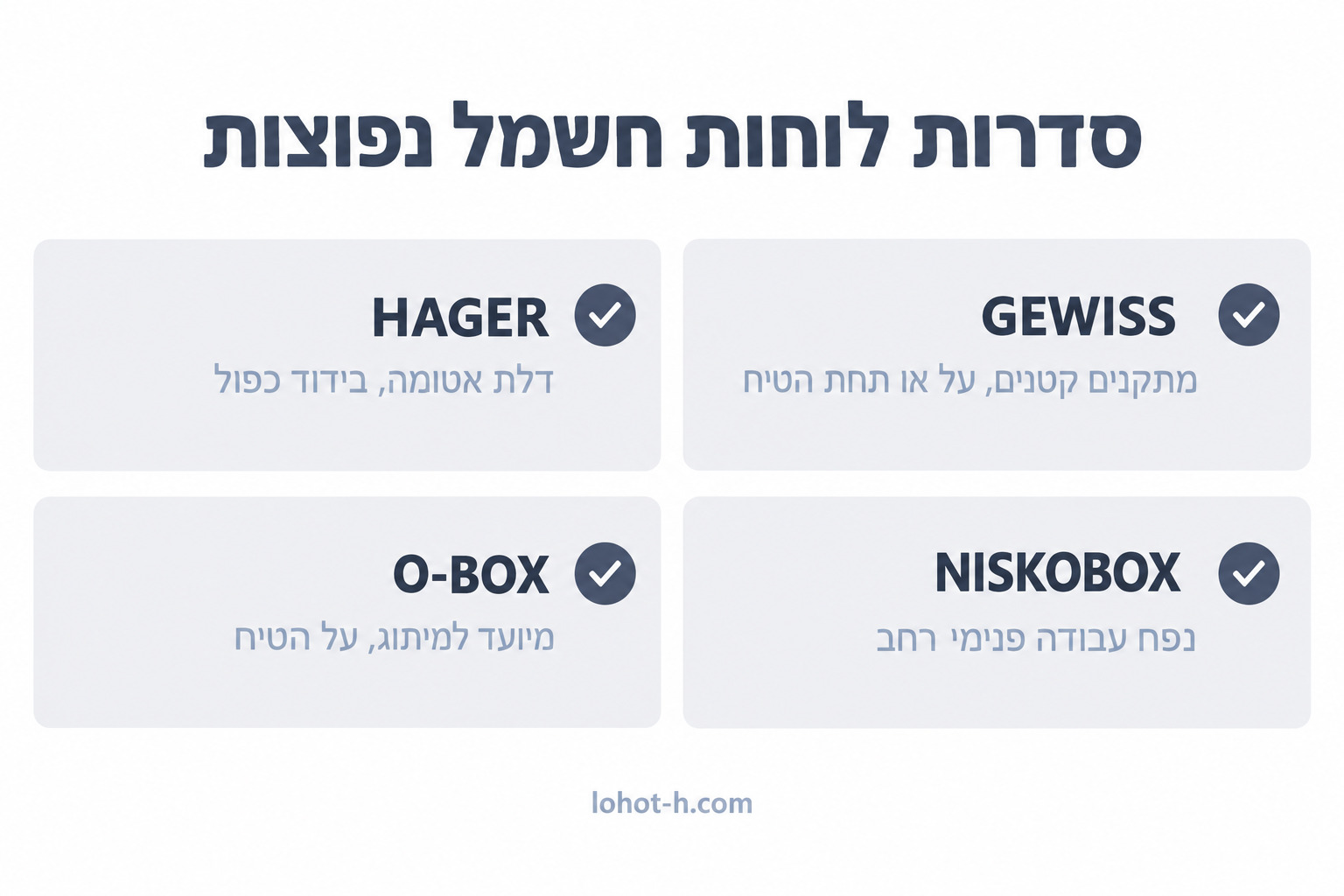

הבדלים מעשיים בין סדרות נפוצות
לוחות GEWISS זמינים במידות קטנות ובהתקנה על הטיח או תחת הטיח. הם מתאימים למערכות שבהן נדרשת מעטפת בסיסית למספר מצומצם של רכיבים. גם ADA PLAST מציעה דגמים בגדלים ובצורות התקנה שונות לשימוש ביתי ומקצועי.
בסדרות HAGER אפשר למצוא לוחות קטנים עם דלת אטומה, מעטפת פוליקרבונט, בידוד כפול ומהדקי אפס והארקה בחיבור מהיר. בחלק מהדגמים קיימת אפשרות לתיקון זווית יחידת פסי הדין עד שתי מעלות, המסייעת ליישר את המכלול בזמן ההתקנה.
NISKOBOX מתמקדת בנפח עבודה פנימי רחב יותר. הסדרה כוללת לוחות חשמל ותקשורת להתקנה שקועה או גלויה, עם מקום נוסף להזנת כבלים ומרווח צד לעבודה. קיימים בה דגמים החל מחמישה מודולים ועד 54 מודולים, לצד גרסאות גדולות יותר.
O-BOX מיועד בעיקר למיתוג ולהתקנה על הטיח במערכות מצומצמות. התאמת סדרה אינה נקבעת לפי שם המותג בלבד. יש להשוות בין מספר המודולים, המידות, דרגת ההגנה, סוג הדלת, האישורים ומבנה החלל הפנימי.
ייצור לוחות חשמל לפי דרישות המערכת
מוצר מדף מתאים כאשר מספר המעגלים קטן ומבנה הלוח פשוט. במערכת שכוללת פיקוד, כמה סוגי הגנות או חלוקה מיוחדת, נדרש לעיתים תכנון מותאם. תהליך ייצור לוחות חשמל מתחיל בהגדרת ההזנה, המעגלים, אמצעי ההגנה וסביבת ההתקנה.
הגודל הסופי נגזר מהציוד שצריך להיכנס ללוח ומהמרווח הנדרש לחיווט ולתחזוקה. לוח מותאם אינו צריך להיות גדול ללא סיבה, אך גם לא צפוף. התכנון צריך לשמור מקום לכניסת הכבלים, לפסי האפס וההארקה, לסימון ברור ולרזרבה שנקבעה מראש.
במערכות מודרניות כדאי להתייחס גם לשינויים צפויים במבנה. תוספת של אזור עבודה, מיזוג או ציוד ייעודי עלולה לשנות את מספר המעגלים. תכנון מוקדם של מקום פנוי מפחית את הסיכון לכך שהלוח יגיע למגבלת הקיבולת זמן קצר לאחר התקנתו.
תהליך מסודר לבחירת הלוח
בחירה מדויקת מתחילה ברשימת המעגלים ולא בקטלוג המעטפות. לאחר שמגדירים מה הלוח ישרת, אפשר לקבוע את מספר הרכיבים, סוג ההתקנה וההגנה הסביבתית הדרושה.
- מגדירים אם הלוח יהיה ראשי, משני, זמני או מיועד למיתוג בלבד.
- סופרים את המודולים שתופסים כל הצרכנים, אמצעי ההגנה והפיקוד בתכנון.
- מוסיפים כ־25% עד 30% מקום פנוי להרחבות סבירות.
- בוחרים התקנה תחת הטיח או על הטיח לפי מבנה הקיר והתשתיות.
- בודקים תקן, דרגת IP, חוזק מכני והתאמה לקיר גבס אם נדרשת.
- מוודאים שיש די מקום לחיווט, למהדקים ולגישה בזמן תחזוקה.
לאחר בחירת המעטפת צריך לבדוק שהמיקום מאפשר פתיחה מלאה של הדלת וגישה נוחה למפסקים. יש לתכנן גם את כניסת הצנרת והכבלים, כדי שלא ליצור עומס בנקודה אחת או לחסום את פסי החיבור.
טעויות שמבטלות את היתרונות של לוח קטן
בחירה לפי המידות החיצוניות בלבד עלולה להסתיים בלוח שאינו מכיל את כל הרכיבים. גם ספירה של מספר המפסקים אינה תמיד מספיקה, משום שרכיבים שונים תופסים רוחב שונה. הרשימה צריכה להתבסס על המפרט המתוכנן של כל רכיב.
טעות נוספת היא לוותר על מודולים פנויים. לוח מלא לחלוטין מגביל שינויים עתידיים ומקשה לשמור על חיווט מסודר. מצד שני, אין טעם להתעקש על לוח שמוגדר כקטן אם בפועל נדרש בו מספר גדול של רכיבי הגנה ופיקוד.
שימוש בלוח פנימי בסביבה חשופה עלול ליצור פער בין דרגת ההגנה לבין תנאי השטח. לחצר, לאזור לח או לאספקת חשמל זמנית יש לבחור דגם ייעודי. תווית מותג או דלת סגורה אינן מחליפות דירוג IP מתאים.
גם מעטפת תקנית אינה מתקנת תכנון חשמלי שגוי. מספר המעגלים, חתכי המוליכים, אמצעי ההגנה וההזנה צריכים להתאים זה לזה. לכן מומלץ לסיים את הגדרת המערכת לפני שבוחרים את מידות הלוח ואת סידורו הפנימי.
כך שומרים על מערכת קומפקטית וגמישה
לוח חשמל קטן מתאים למערכת מודרנית כאשר הוא מרכז מספר מוגדר של מעגלים, משתלב במבנה ומשאיר גישה נוחה לציוד. היתרון שלו אינו נובע רק מהמידות, אלא מהשילוב בין חלוקה ברורה, מעטפת מתאימה ומרווח פנימי שמאפשר עבודה מסודרת.
לפני בחירת הדגם, הכינו רשימת מעגלים, קבעו את סוג ההתקנה והוסיפו רזרבה מתוכננת. לאחר מכן בדקו את התקן, דרגת ההגנה, ההתאמה לקיר ואת מקום החיווט. סדר הפעולות הזה מונע בחירה בלוח קטן מדי ושומר על אפשרות להרחיב את המערכת בהמשך.
