תקציר
- ת"י 61439 הוא התקן העדכני ללוחות חשמל במתח נמוך בישראל. הוא החליף את ת"י 1419 ומתייחס ללוח כאל מכלול שלם שיש לתכנן, לייצר ולבדוק כיחידה אחת.
- הדרישות נקבעות לפי סוג הלוח, זרם העבודה, זרם הקצר הצפוי, תנאי הסביבה, דרגת ההגנה והשימוש המתוכנן. לוחות ביתיים, תעשייתיים ולוחות לאתרי בנייה כפופים לחלקים שונים של התקן.
- בדיקות שגרה, דוח בדיקה, הצהרת יצרן, תוכניות מעודכנות והוראות שימוש הם חלק מתהליך המסירה. לוח ללא תיעוד מלא אינו מאפשר לאמת כראוי את התאמתו לתכנון.
- תו תקן כולל פיקוח שוטף של מכון התקנים, ואילו הצהרת יצרן מטילה על היצרן המרכיב אחריות ישירה להתאמת הלוח. בשני המסלולים יש לבדוק את זהות היצרן ואת היקף האישור.
תקן לוחות חשמל בישראל: הדרישות המחייבות מתכנון ועד מסירה
תקן לוחות חשמל בישראל קובע כיצד יש לתכנן, לייצר, להרכיב ולבדוק לוחות במתח נמוך. הדרישות אינן מסתכמות בבחירת מפסקים תקניים, משום שהלוח כולו נבחן כמערכת אחת שבה המבנה, החיווט, ההגנות ותנאי ההתקנה משפיעים זה על זה.
המסגרת המקצועית העדכנית היא ת"י 61439, המבוסס על התקן הבינלאומי IEC 61439. הכרת הדרישות של תקן לוחות חשמל נדרשת כבר בשלב האפיון, שכן החלטות על זרם נקוב, עמידה בזרם קצר, תנאי סביבה וצורת התקנה משפיעות על מבנה הלוח ועל הציוד שיותקן בו.
ת"י 61439 החליף את ת"י 1419 הישן. לכן אין להסתמך על אישור ייצור לפי התקן הקודם בפרויקט חדש. המעבר לתקן החדש שינה את תפיסת הבדיקה: התאמה של כל רכיב בנפרד אינה מוכיחה שהמכלול המורכב בטוח ומתאים לשימוש המתוכנן.
מה מסדיר תקן 61439
תקן 61439 חל על מכלולים של ציוד מיתוג ובקרה במתח נמוך. הוא עוסק בתכולת הלוח, בחומרים, במבנה, בהגנה מפני התחשמלות, בעליית טמפרטורה, בבידוד, בעמידה בזרמי קצר, בהתאמה לתנאי הסביבה ובבדיקות שיש לבצע לאחר ההרכבה.
נקודת המוצא היא שהלוח אינו אוסף מקרי של ציוד תקני. גם מפסק, מא"ז, ממסר מגן ומארז שעומדים כל אחד בתקן המתאים להם עלולים ליצור מכלול לקוי אם החיבורים אינם נכונים, אם פיזור החום אינו מספיק או אם כושר העמידה של פסי הצבירה אינו תואם לזרם הקצר הצפוי.
התקן מחולק לשבעה חלקים, וכל חלק מותאם למשפחה אחרת של לוחות ומערכות:
- דרישות כלליות החלות על מכלולי מיתוג ובקרה.
- לוחות הספק המשמשים בעיקר מתקנים מקצועיים ותעשייתיים.
- לוחות חלוקה המיועדים להפעלה בידי אנשים שאינם מיומנים בתחום החשמל.
- לוחות המיועדים לאתרי בנייה.
- לוחות חלוקה ברשתות ציבוריות.
- מערכות פסי צבירה.
- מכלולים לשימושים מיוחדים, לרבות מתקנים במרינות, בריכות ותחנות טעינה.
החלק הראשון כולל את הדרישות הכלליות, אך בדרך כלל אינו עומד לבדו. יש לקרוא אותו יחד עם החלק הייעודי המתאים לסוג הלוח. זיהוי שגוי של החלק החל על הפרויקט עלול להוביל לבחירת מבנה, בדיקות או דרגת הגנה שאינם מתאימים לשימוש בפועל.
המעמד המשפטי של התקן ושל תקנות לוחות חשמל
המונח תקנות לוחות חשמל מתייחס בפועל לשילוב בין חוק התקנים, תקנות החשמל, התקנים החלים על הציוד ודרישות התכנון של המתקן. תקנות החשמל מחייבות שימוש בלוח ובציוד שמתאימים לתקנים החלים עליהם, ואילו חוק התקנים מסדיר את מעמדו של תקן שהוכרז רשמי.
כאשר תקן או חלק ממנו הוכרזו רשמיים, אין לייצר, לייבא, למכור או להשתמש במוצר שעליו הם חלים בניגוד לדרישותיהם. גם דרישה שאינה נובעת מהכרזה רשמית עשויה להפוך למחייבת מכוח תקנות החשמל, מפרט הפרויקט, חוזה, דרישות רשות מוסמכת או חובת הזהירות המקצועית.
לכן אין לבחון את התקן במנותק מהמתקן. יש לזהות את סוג הלוח, החלק הרלוונטי בת"י 61439, הוראות התכנון והדרישות החלות באתר. סטייה מהתקן דורשת בסיס הנדסי ברור ותיעוד מתאים; במקרה של כשל, עצם הסטייה עשויה לקבל משקל מקצועי ומשפטי.
חלוקת האחריות בין יצרן המקור ליצרן המרכיב
תקן 61439 מבחין בין יצרן מקור לבין יצרן מרכיב. יצרן המקור מתכנן את מערכת המכלול המקורית, בודק אותה ומגדיר את כללי הבחירה וההרכבה שלה. הגדרותיו כוללות את המארזים, פסי הצבירה, סידור הציוד, מגבלות הזרם ושיטות האימות.
היצרן המרכיב בונה את הלוח המסוים עבור הפרויקט. עליו לפעול לפי הוראות יצרן המקור, להתאים את המכלול לנתוני התכנון, לבצע בדיקות שגרה ולמסור את התיעוד. אם הוא משנה את התכולה מעבר לגבולות שנבדקו, מחליף רכיב ברכיב שאינו כלול במערכת או משנה את מבנה פסי הצבירה, האחריות לאימות השינוי עוברת אליו.
גם למתכנן ולמזמין יש תפקיד. עליהם להעביר נתונים מלאים על זרמי העבודה, זרם הקצר הצפוי, תנאי הסביבה, מיקום ההתקנה, אופן ההזנה וההרחבות המתוכננות. טופס אפיון חסר אינו מאפשר ליצרן לבחור מכלל מתאים, גם אם עבודת ההרכבה עצמה בוצעה היטב.

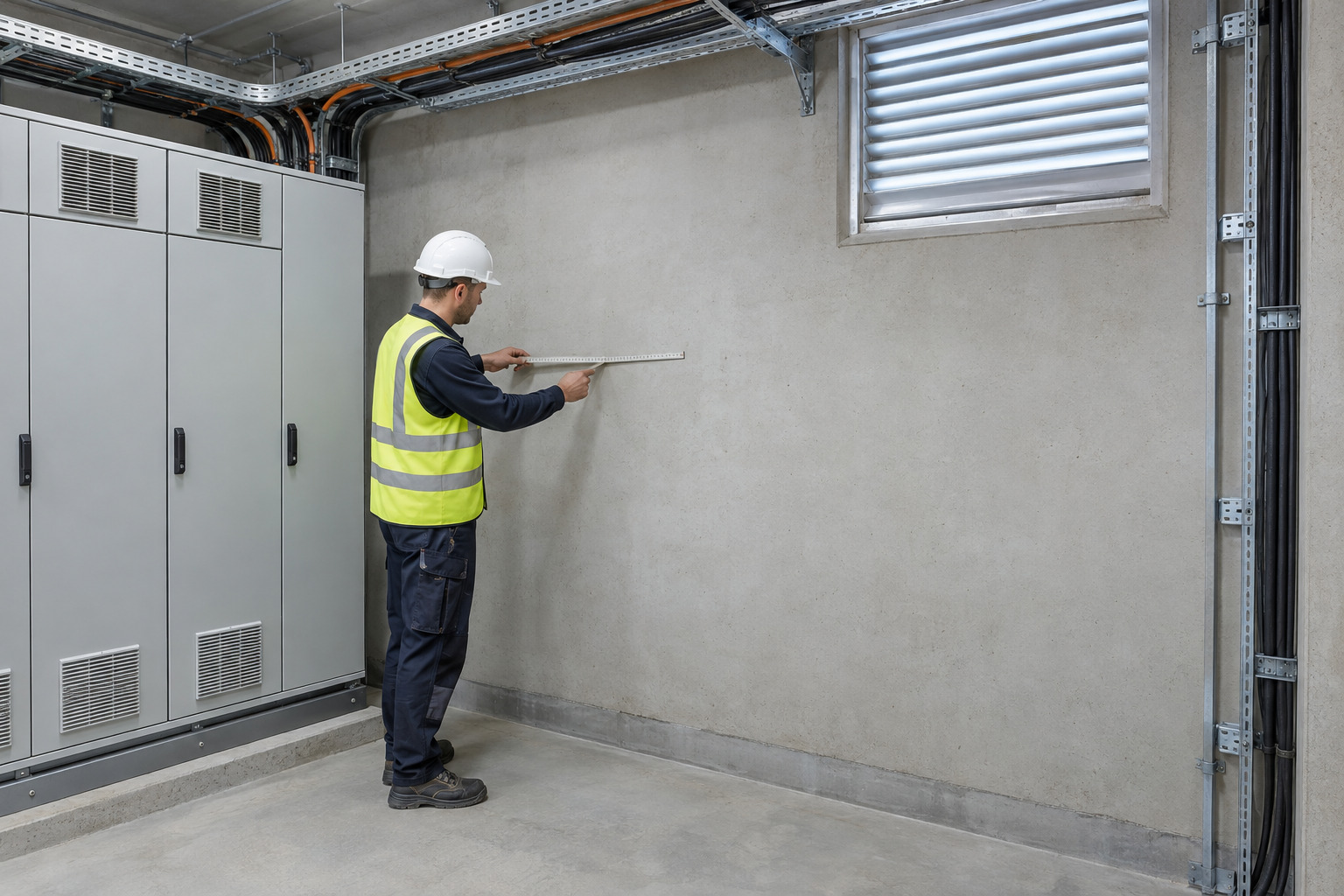

הנתונים שחייבים להגדיר לפני תכנון הלוח
תכנון תקני מתחיל בהגדרת תנאי השירות ולא בבחירת המארז. בלוחות המסווגים בישראל קיימת הבחנה בין מכללים עד 250 A, מכללים עד 1,600 A ומכלולים מעל 1,600 A. ככל שהזרם גבוה יותר, עולות דרישות האימות הנוגעות לפיזור חום, לפסי הצבירה ולעמידה בכוחות המתפתחים בזמן קצר.
האפיון צריך לכלול לפחות את הזרם הנקוב של הלוח, מספר המעגלים, הזרם בכל מעגל, זרם הקצר הצפוי, שיטת ההגנה, תנאי האוורור ודרגת ההגנה הנדרשת. במסגרת תכנון לוחות חשמל מתח נמוך יש לבדוק גם את התיאום בין ציוד המיתוג, המוליכים, פסי הצבירה והמעטפת.
דרגת ההגנה IP נקבעת לפי מיקום הלוח והחשיפה למגע ולמים. בלוח המותקן בתוך מבנה נדרשת לכל הפחות דרגה IP2X, ואילו בהתקנה חיצונית נדרשת לכל הפחות IP23. תנאי שטח קשים יותר עשויים לחייב דרגה גבוהה יותר מזו המינימלית.
תנאי השירות הרגילים בתקן מתייחסים לטמפרטורת סביבה רגעית של עד 40 מעלות צלזיוס ולממוצע יומי שאינו עולה על 35 מעלות. התקנה בחדר חם, במבנה לא מאוורר או בקרבת מקור חום מחייבת להביא את התנאים בפועל בחשבון. אחרת עליית הטמפרטורה בתוך הלוח עלולה לחרוג מהערכים שעליהם התבסס התכנון.
מקדם העמסה והשפעתו על תכנון המכלול
מקדם העמסה נקוב, RDF, מבטא את היחס בין העומס הצפוי במעגלים הפועלים יחד לבין הזרם הנקוב שלהם. הוא נועד למנוע תכנון שמניח שכל המעגלים פועלים תמיד בעומס מלא, אך אסור להשתמש בו כדי להסתיר עומס רציף ידוע.
בחלוקת הייחוס מופיע מקדם 0.9 עבור שניים עד שלושה מעגלים, 0.8 עבור ארבעה עד חמישה, 0.7 עבור שישה עד תשעה ו-0.6 כאשר קיימים יותר מעשרה מעגלים. הערך המתאים צריך להיקבע על סמך אופי המתקן והעומסים שיפעלו בו במקביל.
למקדם יש השפעה ישירה על חישובי עליית הטמפרטורה ועל יכולת הלוח לשאת את העומסים לאורך זמן. במפעל שבו מספר מכונות עובדות יחד באופן קבוע, לדוגמה, אין להניח גיוון שאינו קיים בפועל. תכנון של לוחות חשמל לתעשייה מחייב אפוא היכרות מדויקת עם משטר העבודה של הציוד המוזן.
דרישות מרכזיות בלוח חשמל ביתי
לוח ביתי מיועד בדרך כלל להפעלה בידי אנשים שאינם בעלי הכשרה מקצועית בחשמל. לכן המבנה צריך למנוע גישה מקרית לחלקים חיים ולאפשר זיהוי ברור של המעגלים ושל אמצעי הניתוק.
הלוח כולל מפסק ראשי, מפסק מגן הפועל בזרם זליגה שאינו עולה על 30 מיליאמפר, מא"זים המותאמים לחתך המוליכים, פסי צבירה מבודדים ומעטפת מחומר כבה מאליו. התאמה נכונה של המא"ז לכבל חיונית: מא"ז בעל זרם גבוה מדי עלול שלא להגן על המוליך מפני התחממות.
לוח עשוי עץ אינו מתאים לדרישות הבטיחות העדכניות ויש להחליפו במעטפת תקנית. בתכנון לוח חדש מקובל להשאיר מקום רזרבי של 20% עד 30% להרחבות. זו המלצת תכנון מעשית, אך היא אינה מחליפה את החובה לבדוק שהמבנה הקיים מאפשר את ההרחבה מבחינת זרם, טמפרטורה ופסי צבירה.
יש לבדוק את מפסק המגן אחת לשלושה חודשים באמצעות מנגנון הבדיקה שלו. הפעלה תקינה של לחצן הבדיקה אינה מחליפה בדיקה מקצועית של הלוח, אך היא מסייעת לזהות מנגנון שאינו מנתק כנדרש.

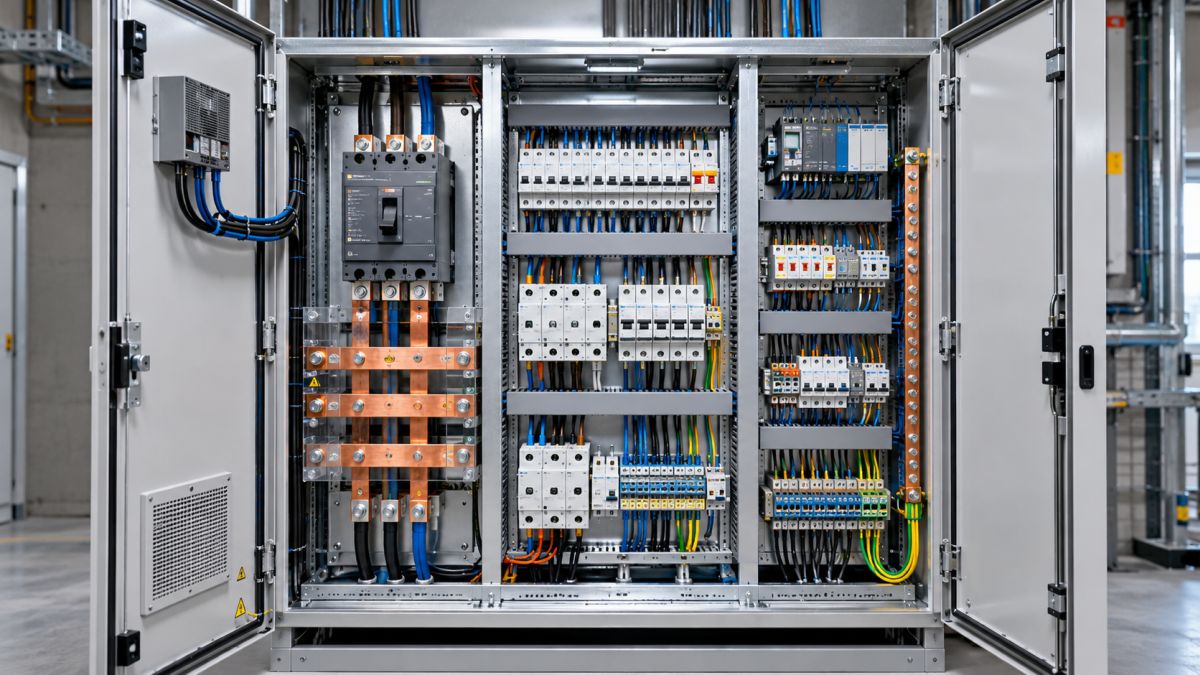

הדרישות המיוחדות מלוחות תעשייתיים
לוחות תעשייתיים כוללים בדרך כלל מספר גדול יותר של מעגלים, עומסים כבדים, מערכות פיקוד ולעיתים הזנות ממספר מקורות. התכנון צריך להתייחס לסלקטיביות בין ההגנות, לכושר הניתוק, לעמידת פסי הצבירה בזרם קצר ולחלוקת החום בין אזורי הלוח.
גם נגישות המשתמשים משפיעה על המבנה. לוח שמופעל ומטופל רק בידי אנשי מקצוע אינו זהה ללוח שנמצא באזור נגיש לעובדים שאינם חשמלאים. יש להתאים את המחיצות, הנעילה, הסימון ודרגת ההגנה לאופן השימוש בפועל.
במתקן תעשייתי נדרש תיאום מוקדם בין יועץ החשמל, מתכנן המערכת והגורם שאחראי על ייצור לוחות חשמל. שינויים מאוחרים בציוד או במספר המעגלים עלולים לבטל הנחות שעליהן התבסס אימות המכלול המקורי.
בדיקות שגרה הנדרשות בסיום הייצור
כל לוח צריך לעבור בדיקות שגרה לאחר השלמת ההרכבה. מטרתן לוודא שהמכלול שנבנה תואם לתכנון המאומת ושלא נוצרו פגמים במהלך החיווט, ההתקנה או ההובלה הפנימית של הציוד.
תהליך הבדיקה כולל בחינה של התאמת הרכיבים והתוכניות, איכות החיווט והחיבורים, רציפות מעגלי ההגנה, הבידוד ופעולת אמצעי המיתוג והבקרה. היקף הבדיקות המדויק נקבע לפי סוג המכלל והחלק המתאים בתקן.
חיזוק ברגים מתבצע באמצעות מד מומנט, המודד את עוצמת החיזוק ביחידות ניוטון־מטר. חיבור חלש עלול להתחמם, ואילו חיזוק יתר עלול לפגוע בבורג, בנעל הכבל או בפס הצבירה. לכן אין להסתפק בתחושה של היד או בבדיקה חזותית.
בדיקות לוחות חשמל לאחר ההתקנה צריכות להתייחס גם לחיבורי השטח, להזנה, להארקה ולהתאמה בין התוכניות לבין המתקן שהושלם. בדיקות היצרן אינן בוחנות חיבורים שבוצעו באתר לאחר יציאת הלוח מהמפעל.
המסמכים שצריכים להימסר עם הלוח
חבילת המסמכים היא חלק מהותי ממסירת המכלול. היא מאפשרת לזהות מה נבנה, באילו תנאים הלוח נבדק ומי קיבל אחריות להתאמתו. ללא תיעוד אי אפשר להשוות בין התכנון לבין הביצוע או לבצע שינוי עתידי בצורה מבוקרת.
בעת המסירה יש לקבל לפחות:
- הצהרת יצרן המעידה על התאמת הלוח לת"י 61439 ולחלק החל עליו.
- דוח בדיקות שגרה המתייחס ללוח המסוים שנמסר.
- תוכניות חשמל מעודכנות בהתאם לביצוע בפועל.
- נתוני הציוד, ההגנות, הזרמים ודרגת ההגנה של המכלול.
- הוראות הפעלה, שירות ותחזוקה.
- זיהוי ברור של יצרן המקור ושל היצרן המרכיב.
אין להסתפק במסמך כללי שאינו מזהה את הלוח או את הפרויקט. מספר הלוח, נתוני התכנון והציוד המתועד צריכים להתאים למכלול שנמצא באתר. כל שינוי שבוצע לאחר המסירה צריך להופיע בגרסה מעודכנת של התוכניות.
תו תקן לעומת הצהרת יצרן
בישראל קיימים שני מסלולים מרכזיים להוכחת התאמה: לוח הנושא תו תקן של מכון התקנים או לוח שנמסר עם הצהרת התאמה של היצרן המרכיב. תו תקן כולל פיקוח של מכון התקנים, ובמסלול נערכות ביקורות ארבע פעמים בשנה.
בהצהרת יצרן אין פיקוח תקופתי זהה מטעם מכון התקנים. היצרן המרכיב מצהיר שהלוח יוצר ונבדק בהתאם למערכת המאומתת ולדרישות התקן, ולכן יש לבדוק את כשירותו, את בסיס התכולה ואת דוחות הבדיקות שהוא מוסר.
כ-120 יצרנים מרכיבים קיבלו את אישור הוועדה במכון התקנים לסימון לוחות בתו תקן. עצם קיומו של אישור אינו מספיק: צריך לוודא שהוא בתוקף, שהוא מכסה את סוג הלוח ואת תחום הזרמים הרלוונטי ושהמכלול שנמסר אכן נכלל בהיקף האישור.
תו תקן והצהרת יצרן אינם קובעים לבדם את תוצאותיו של בירור ביטוחי או משפטי. תנאי הפוליסה, המפרט, החוזה והנסיבות של כל כשל נבחנים בנפרד. עם זאת, פיקוח חיצוני, תיעוד מלא ויכולת להציג את שרשרת האחריות עשויים להיות משמעותיים כאשר נדרש להוכיח שהלוח תוכנן ויוצר כנדרש.
תחזוקה וסימנים שמחייבים בדיקה
עמידה בתקן ביום המסירה אינה פוטרת מתחזוקה. עומסים משתנים, ברגים עלולים להשתחרר, ציוד מתיישן ולעיתים מתווספים מעגלים בלי בדיקה של מגבלות המכלול. בדיקה מקצועית תקופתית אחת לשלוש עד חמש שנים מתאימה ללוחות ביתיים רבים, אך התדירות צריכה להתחשב בתנאי המתקן ובהוראות התחזוקה.
ריח שרוף, זמזום חריג, סימני חריכה, חום מקומי או ניתוקים חוזרים מחייבים הפסקת שימוש במעגל הרלוונטי ובדיקה של חשמלאי מורשה. אין לעקוף הגנה שקופצת או להחליף מא"ז בדגם בעל זרם גבוה יותר בלי לבדוק את המוליכים ואת מקור התקלה.
בדיקה תרמוגרפית יכולה לאתר נקודות חמות שנגרמות מחיבורים רופפים, מגעים פגומים או עומס לא מאוזן. היא יעילה במיוחד כשהלוח פועל בעומס, אך אינה מחליפה בדיקות בידוד, בדיקת הארקה או בחינה של התאמת המכלול לתקן.
לפני הזמנת לוח יש להשלים אפיון הנדסי, לזהות את החלק המתאים בת"י 61439 ולבדוק את מעמד היצרן. בעת המסירה יש להתאים בין הלוח, דוח הבדיקות והתוכניות ולא לאשר מכלול שחסרים לו מסמכי זיהוי והתאמה. כך ניתן לשמור על שרשרת אחריות ברורה גם בהתקנה, בתחזוקה ובהרחבות עתידיות.
